PCBA étanche
$35.90

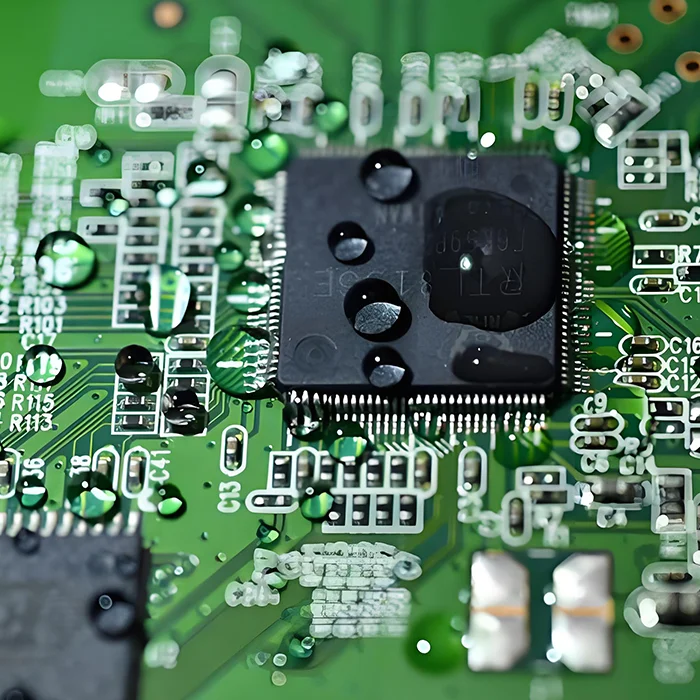

Un PCBA étanche est un circuit imprimé assemblé spécialement traité pour résister à l’eau et garantir ainsi une fonctionnalité et une fiabilité constantes dans les environnements difficiles ou humides. Il est généralement conçu pour des applications extérieures, telles que les appareils portables, les équipements marins, l’électronique automobile, etc.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Nombre de couches | 4L |
| Matériau de la base | FR4 |
| Épaisseur du panneau(mm) | 1.2mm |
| Taille maximale du panneau (mm) | 570*850mm |
| Tolérance sur la taille du circuit imprimé | ±0.2mm |
| Taille min. Taille du trou | 0.15mm |
| Taille min. Taille du trou | 0.4mil |
| Poids du cuivre | 2oz |
| Finition de la surface | ENIG |
| Certificat | UL, RoHS, ISO, ISO9001, ISO13485, IPC610, et REACH |
PCBA étanche
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Questions et réponses
L’indice de protection IP typique des circuits imprimés étanches va de IP65 à IP68. L’indice exact dépend de la conception du boîtier et des techniques d’étanchéité.1. Quel est l’indice de protection IP typique d’un circuit imprimé étanche?
2. L’application d’un revêtement conforme suffit-elle à rendre un panneau imperméable à l’eau ? Quelles autres mesures peuvent être prises pour une imperméabilisation complète?
Le revêtement conforme ne suffit pas à lui seul à imperméabiliser complètement une carte, car il ne scelle pas complètement la carte. Pour une étanchéité complète, nous pouvons également utiliser des connecteurs étanches, des boîtiers scellés et d’autres mesures d’étanchéité pour garantir une étanchéité robuste dans des environnements difficiles.
3. L’imperméabilisation affectera-t-elle la dissipation thermique de la carte de circuit imprimé?
Il est vrai que l’étanchéité aura un impact sur la dissipation de la chaleur, en particulier lorsque le circuit imprimé utilise des composés d’enrobage ou des revêtements conformes.
4. Quels sont les tests effectués sur les PCBA étanches?
Les tests généraux comprennent le test de conformité à l’indice de protection IP, les tests de cycles thermiques et d’humidité élevée, le test de résistance d’isolation électrique, le balayage aux rayons X et d’autres tests. Ces tests sont effectués pour garantir la fiabilité dans des environnements à forte humidité.
5. Les circuits imprimés étanches affectent-ils l’intégrité du signal?
En général, l’imperméabilisation a un impact négligeable sur l’intégrité du signal si le circuit imprimé est bien conçu. Un circuit imprimé mal conçu avec des revêtements non uniformes peut affecter l’intégrité du signal et provoquer des interférences capacitives.
Les finitions de surface courantes des circuits imprimés étanches comprennent ENIG, OSP, l’étain ou l’argent d’immersion, et bien d’autres encore. La finition ENIG est la plus répandue.6. Quelles sont les finitions de surface courantes pour les circuits imprimés étanches?
