PCBA du chargeur sans fil

$40.90

Description du produit

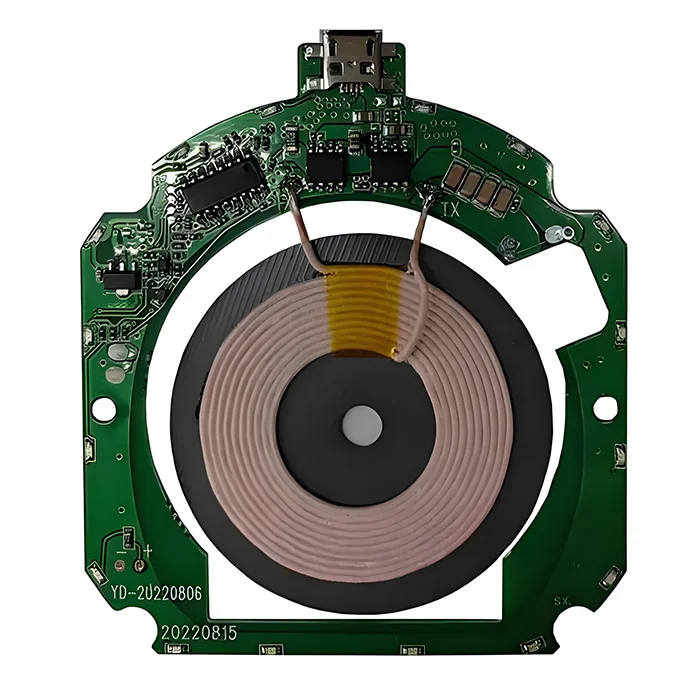

Le PCBA du chargeur sans fil est le composant électronique central d’un dispositif de charge sans fil utilisé pour le transfert d’énergie sans fil. La conception fiable du circuit imprimé garantit un transfert d’énergie très efficace, une production de chaleur minimale et un fonctionnement stable, assurant un chargement sûr sans nécessiter de connecteurs physiques.

Expédition

Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.

Paiements et sécurité

Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.

Retour et remboursement faciles

Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.

Nombre de couches	6L
Matériau de la base	FR4
Épaisseur du panneau(mm)	1.6mm
Taille maximale du panneau (mm)	570*850mm
Tolérance sur la taille du circuit imprimé	±0.2mm
Taille min. Taille du trou	0.15mm
Taille min. Taille du trou	0.4mil
Poids du cuivre	2oz
Finition de la surface	ENIG
Certificat	UL, RoHS, ISO, ISO9001, ISO13485, IPC610, et REACH

Add a review

PCBA du chargeur sans fil

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Questions et réponses

1. Comment fonctionne le circuit imprimé du chargeur sans fil pour les chargeurs sans fil?

Le circuit imprimé du chargeur sans fil comporte une bobine émettrice qui peut générer un champ électromagnétique alternatif lorsqu’elle est alimentée. Lorsqu’il est connecté à l’appareil, le champ magnétique induit un courant dans la bobine réceptrice et le reconvertit en énergie électrique pour charger l’appareil.

2. Les circuits imprimés de votre chargeur sans fil peuvent-ils supporter des courants élevés?

Oui, nos circuits imprimés pour chargeurs sans fil peuvent supporter des courants modérés à élevés, en fonction de l’application.

3. À quelle gamme de fréquences les circuits imprimés de chargeurs sans fil fonctionnent-ils généralement?

La plupart des circuits imprimés de chargeurs sans fil fonctionnent dans la plage de 110-205 kHz, en particulier les circuits imprimés qui respectent les normes Qi pour la charge par induction.

4. Quelles sont les caractéristiques de conception particulières des circuits imprimés des chargeurs sans fil?

Les circuits imprimés de chargeurs sans fil sont conçus avec plusieurs caractéristiques clés, telles que des bobines ou des connecteurs intégrés, des condensateurs résonnants, des circuits FOD, un module de communication, des composants de conversion d’énergie à haut rendement tels que des circuits intégrés, et plus encore.

5. MOKOPCB peut-il fournir des services de conception et de prototypage de circuits imprimés personnalisés?

Oui, nous fournissons des services personnalisés et des services de prototypage pour vous offrir la solution PCB optimale. N’hésitez pas à nous contacter pour nous faire part de vos besoins spécifiques en matière de conception.
