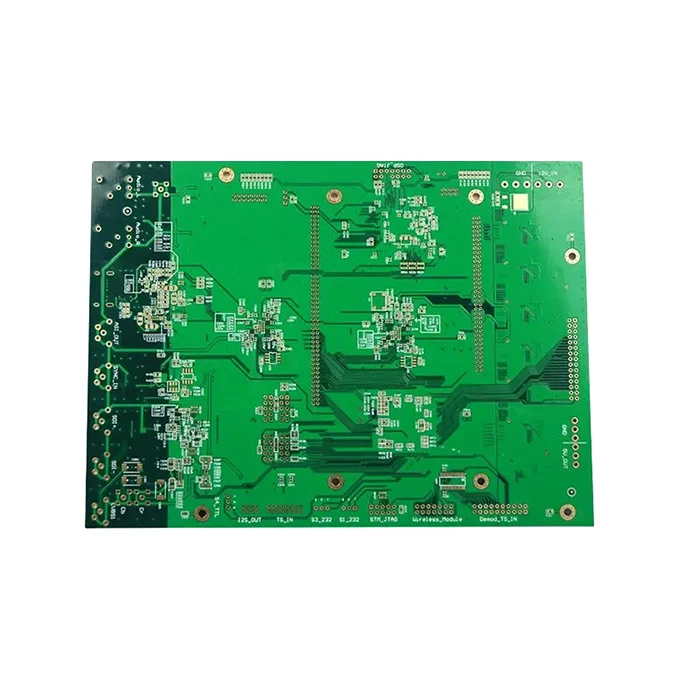

PCB haute fréquence 6 couche

Nous proposons le vert, le rouge, le jaune, le bleu, le blanc, le noir et le violet.

L’empilage à 6 couches utilise des plans de masse solides pour protéger les signaux RF et réduire le rayonnement. Les conceptions d’empilage comprennent des signaux dédiés, des plans de masse et des plans d’alimentation pour contrôler l’impédance et minimiser la diaphonie.

Le circuit imprimé HF à 6 couches fournit des plans de masse spécifiques entre les couches de signaux, ce qui réduit l’influence de la diaphonie et des interférences électromagnétiques et garantit un contrôle stable de l’impédance. Les autres couches prennent également en charge le câblage RF dense, le blindage et la distribution, ce qui est très important pour les circuits à fréquence GHz tels que les radars.

Les plans de cuivre peuvent transférer la chaleur, et les vias thermiques sous les composants générateurs de chaleur agissent également comme des répartiteurs de chaleur, transférant la chaleur vers les plans de masse et d’alimentation internes. Le placement stratégique des composants et les Rogers thermoconducteurs peuvent également gérer la chaleur.

Le matériau PTEE du circuit imprimé HF peut absorber l’humidité, ce qui augmente la constante diélectrique (Dk) et la tangente de perte, et dégrade l’intégrité du signal. Les revêtements hydrophobes comme le Rogers ou les revêtements protecteurs peuvent résoudre ce problème. MOKOPCB utilise principalement des Rogers pour éviter l’influence de l’humidité.

Oui, nous sommes capables de les mélanger dans un circuit imprimé HF à 6 couches, mais cela nécessite une conception minutieuse pour obtenir les meilleures performances et le meilleur coût. Lors de la conception des vias, il est préférable d’utiliser des vias aveugles et enterrés pour les signaux RF et d’utiliser des vias traversants pour les chemins non critiques. Évitez les couches de vias inutiles, car elles augmentent la complexité et le coût.
