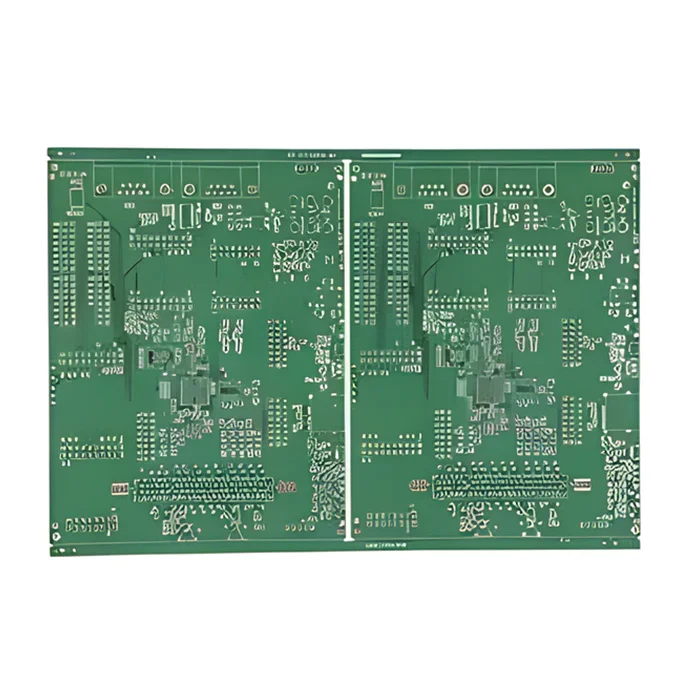

PCB haute fréquence 4 couches

Oui, nous expédions dans le monde entier et coopérons avec DHL, FedEx et d’autres grandes sociétés de logistique pour livrer les PCB médicaux rapidement et en toute sécurité.

Les plans d’alimentation placés entre les couches de signaux peuvent fournir un blindage pour réduire la diaphonie, minimiser les fluctuations de tension et réduire le rayonnement EMI.

Une chaleur excessive dans les circuits imprimés RF modifie les propriétés des matériaux, augmente le coefficient de friction et affecte l’intégrité des signaux. Les principales influences sont le risque de délamination du matériau de base qui peut se déformer sous l’effet de la contrainte thermique et rompre les joints de soudure, la mauvaise qualité des amplificateurs et des oscillateurs, et le décalage des fréquences de résonance. Les concepteurs utilisent toujours des vias thermiques, un flux d’air optimisé et des substrats à noyau métallique pour stabiliser les performances.

Comparé au circuit imprimé haute fréquence à 6 couches, le circuit imprimé haute fréquence à 4 couches coûte moins cher à fabriquer en raison du nombre réduit de couches. De plus, si vous recherchez des circuits haute fréquence peu ou moyennement complexes, un circuit imprimé haute fréquence à 4 couches est une priorité pour son rapport coût-efficacité et sa fonctionnalité de base. Le circuit imprimé à 6 couches est plus complexe et se justifie pour les applications qui nécessitent des performances à grande vitesse et une fiabilité avancée.

Pas nécessairement. Pour les applications RF standard (jusqu’à ~10 GHz), des trous traversants sont suffisants pour un circuit imprimé HF à 4 couches. Si le circuit imprimé HF est utilisé pour des fréquences d’ondes millimétriques, il peut nécessiter des microvias pour éliminer les stubs parasites qui provoquent des réflexions de signal.

Les signaux RF doivent être acheminés avec soin pour garantir l’intégrité du signal, éviter les interférences et minimiser la perte de signal. L1 est toujours utilisé comme couche pour les signaux RF avec une largeur de trace précise pour une impédance contrôlée et des discontinuités minimales. Établissez des plans de masse solides et une distribution de l’alimentation sur L2 et L3, et acheminez les signaux numériques ou RF sur L4.

Les stratifiés haute fréquence comme ceux de Rogers ont une conductivité thermique plus faible. Ils privilégient une faible perte diélectrique (Df) et une permittivité stable (Dk) par rapport à la dissipation thermique, de sorte que les concepteurs doivent toujours trouver un équilibre entre l’intégrité du signal et les stratégies de refroidissement.

Le perçage arrière et les vias enterrés permettent de minimiser les réflexions de signaux et d’améliorer la bande passante pour les applications haute fréquence. Les stubs inutilisés peuvent entraîner des pertes de signal, mais le perçage arrière supprime les portions de stub et les vias enterrés les éliminent complètement.
