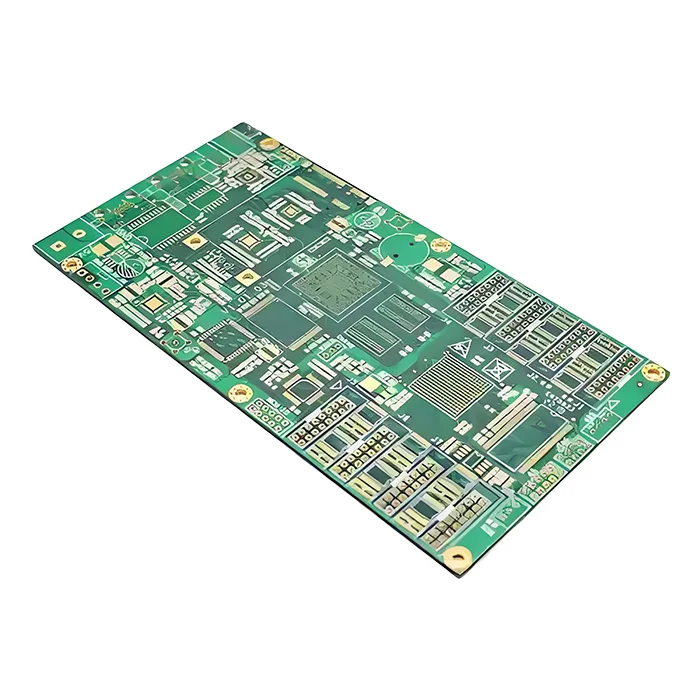

PCB en cuivre de 2 oz avec base en métal
$83.90
Le PCB en cuivre de 2 oz avec base en métal est un circuit imprimé avec 2 onces de trace de cuivre et un noyau en cuivre. 2 oz ou 2,74 mil/70µm définit l’épaisseur de cuivre sur le circuit imprimé, ce qui permet une meilleure gestion du courant et une plus grande capacité de dissipation de la chaleur. Le noyau de cuivre permet une meilleure dissipation de la chaleur. Il est largement utilisé pour l’électronique de puissance comme les onduleurs, les LED et les entraînements de moteurs.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Nombre de couches | 1L |
| Matériau de la base | Cuivre |
| Épaisseur du panneau | 1.6mm |
| Taille maximale du panneau (mm) | 570*1200mm |
| Tolérance sur la taille du circuit imprimé | ±0.2mm |
| Taille min. Taille du trou | 0.1mm |
| Taille min. Taille du trou | 4mil |
| Poids du cuivre | 1oz |
| Finition de la surface | ENIG |
| Certificat | UL, RoHS, ISO, ISO9001, ISO13485, IPC610, et REACH |
PCB en cuivre de 2 oz avec base en métal
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Questions et réponses
1. Quel est l’espacement minimal entre les couches que vous pouvez fabriquer?
L’espacement minimum entre les couches que nous pouvons fabriquer est de 4 mils.
2. Quelle couleur de masque de soudure proposez-vous?
Nous proposons le vert, le rouge, le jaune, le bleu, le blanc, le noir et le violet.
3. Quelles sont vos conditions de paiement?
T/T, PayPal, Western Union, L/C, ESROW.
4. Pourquoi choisir un circuit imprimé en cuivre de 2 oz plutôt que de 1 oz ? L’adhérence du masque de soudure est-elle différente?
L’augmentation de 1 oz confère au circuit imprimé une capacité de courant plus élevée, qui peut supporter 5 à 10 A par trace, ainsi qu’une meilleure dissipation de la chaleur et une plus grande durabilité, ce qui garantit des performances et une durée de vie accrues. Toutefois, l’adhérence du masque de soudure entre deux épaisseurs de cuivre est négligeable.
5. Quel est l’espace nécessaire entre les traces de cuivre pour un circuit imprimé en cuivre de 2 oz?
L’espacement minimum requis entre les traces est de 8 mils ou 0,203 mm.
6. Le cuivre de 2 oz est-il utilisable pour les circuits imprimés multicouches?
Bien entendu, le cuivre 2oz peut être utilisé pour toutes les cartes multicouches. L’épaisseur plus élevée permet également un repérage et un laminage serrés.
7. Les circuits imprimés en cuivre 2 Oz utilisent-ils des vias?
Oui, les circuits imprimés en cuivre 2 oz utilisent des vias. Les vias traversants, les vias aveugles et les vias enterrés peuvent être utilisés comme types de vias disponibles pour le circuit imprimé en cuivre de 2 oz.
Oui, le cuivre d’une épaisseur de 2 oz améliore la diffusion de la chaleur pour les circuits imprimés à noyau de cuivre. Il distribue la chaleur de manière plus uniforme, favorise le transfert de chaleur et évite les points chauds. Le décollement des MCPCB en cuivre lourd est souvent dû à une mauvaise adhérence et à des écarts de dilatation thermique. Pour l’éviter, il est possible d’utiliser des matériaux diélectriques à haute Tg ou des noyaux métalliques à faible CTE, ainsi que des techniques de laminage appropriées. D’autres conceptions de circuits imprimés, comme les bords de trace arrondis et les vias thermiques, contribuent également à réduire le stress thermique pour garantir la durabilité et la fiabilité à long terme.8. Le cuivre d’une épaisseur de 2 oz améliore-t-il la diffusion de la chaleur du circuit imprimé à noyau de cuivre?
9. Comment prévenir la délamination dans les MCPCBs en cuivre lourd?
