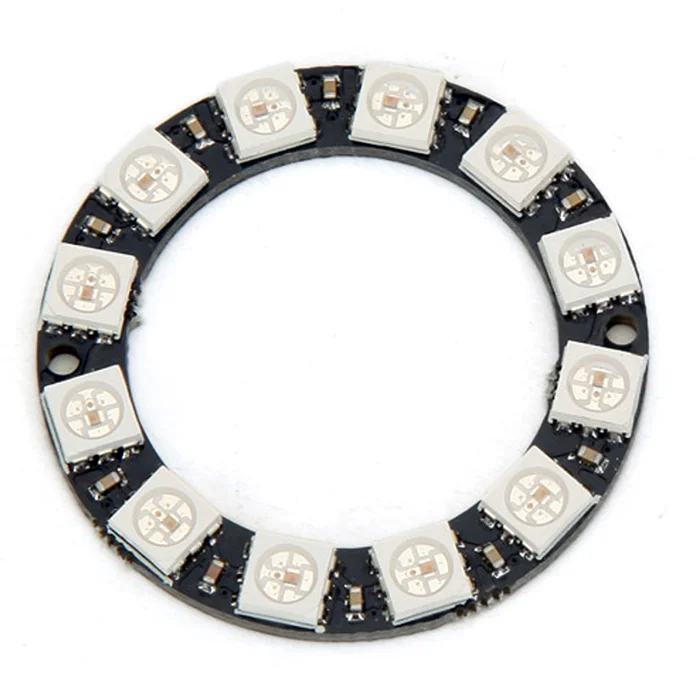

PCB à anneau LED
$37.90
Le PCB à anneau LED est un circuit imprimé circulaire avec un centre creux qui assure une distribution uniforme des LED pour un éclairage à 360°. Il est généralement utilisé pour les anneaux décoratifs, les feux automobiles, les flashs d’appareils photo et les appareils ménagers pour un éclairage uniforme dans une forme compacte.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Nombre de couches | 2L |
| Matériau de la base | Polyimide |
| Épaisseur du panneau(mm) | 0.2mm |
| Taille maximale du panneau (mm) | 570*1200mm |
| Tolérance sur la taille du circuit imprimé | ±0.2mm |
| Taille min. Taille du trou | 0.15mm |
| Taille min. Taille du trou | 0.4mil |
| Poids du cuivre | 1oz |
| Finition de la surface | OSP |
| Certificat | UL, RoHS, ISO, ISO9001, ISO13485, IPC610, et REACH |
PCB à anneau LED
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Questions et réponses
1. Le MOKOPCB permet-il la production de masse?
Oui, nous avons la capacité de produire des circuits imprimés de petit à grand volume avec des lignes d’assemblage automatisées.
2. Quelle est la taille minimale du circuit imprimé que vous pouvez réaliser?
La taille minimale que nous pouvons produire est de 10*10mm.
3. Quelles sont vos conditions de paiement?
T/T, Paypal, Western Union, L/C, ESROW.
4. Comment éviter les ruptures de trace dans un circuit imprimé flexible à anneau LED?
Nous optimisons le tracé pour éviter les courbes, utilisons des matériaux flexibles optimaux tels que le polyimide et maintenons un rayon de courbure adéquat pour éviter les ruptures de tracé. Nos collaborateurs effectuent des tests avec des cycles de courbure et recherchent des microfissures.
5. Quelle est la durabilité de l’anneau LED en polyimide?
L’anneau LED en polyimide est très durable s’il est conçu correctement. Il reste statique si le rayon de courbure dépasse 6 fois l’épaisseur du circuit imprimé, ce qui peut durer plus de 10 ans. Le circuit imprimé LED en polyimide à flexion occasionnelle peut être utilisé pendant 5 à 10 ans avec des centaines de courbures. Le circuit imprimé LED à flexion dynamique peut se plier à l’infini.
6. Quelle est l’épaisseur minimale du circuit imprimé en polyimide que vous pouvez fabriquer?
L’épaisseur minimale du polyimide est de 0,1 mm. 0,3 mm pour les 4 couches et 0,8 mm pour les 10 couches.
7. Comment éviter la surchauffe d’un circuit imprimé flexible à anneau LED?
Pour éviter la surchauffe, nous utilisons du cuivre plus épais et perçons des vias thermiques et des tampons exposés pour dissiper la chaleur. En outre, nous optimisons l’efficacité énergétique en utilisant des LED plus efficaces et en limitant correctement le courant pour éviter de produire une chaleur excessive.
<p data-dl-uid="57" data-dl-original="true" data-dl-translated="true"La soudure des DEL sur les circuits imprimés en polyimide nécessite une chaleur faible et une soudure rapide pour éviter d’endommager le polyimide sensible à la chaleur. Nous utilisons un fer à pointe fine, du flux et des pastilles pré-étamées pour obtenir des joints propres, ou choisissons une soudure à basse température pour plus de sécurité.8. Comment souder des LED sur un circuit imprimé en polyimide sans l’endommager?
