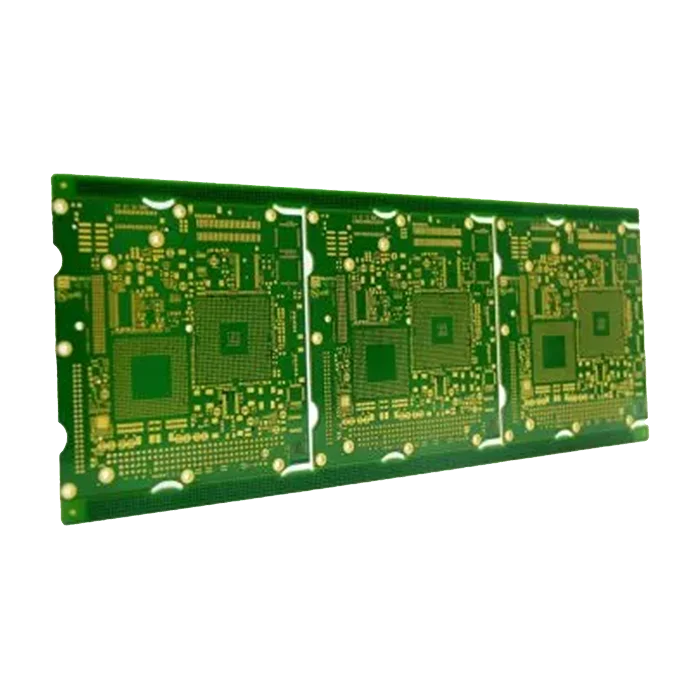

Fourniture de cartes rigides à 4 couches
$28.50
La carte rigide à 4 couches offre une meilleure résistance mécanique et un bon équilibre entre complexité de conception, performances et coût. Sa couche de signal interne est prise en sandwich entre la couche de masse et la couche d’alimentation, ce qui garantit une meilleure intégrité du signal, une réduction des interférences électromagnétiques et une meilleure gestion thermique. La carte rigide à 4 couches de MOKOPCB est le choix idéal. Contactez-nous pour plus de détails.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Nombre de couches | 4L |
| Matériau de base | FR-4 |
| Épaisseur du circuit imprimé (mm) | 1,6 |
| Dimensions maximales de la carte (mm) | 570 × 850 |
| Tolérance dimensionnelle du circuit imprimé | ±0,3 mm |
| Taille minimale du trou | 0,3 mm |
| Largeur minimale de ligne | 5 mil |
| Poids du cuivre | 1 oz |
| Finition de surface | ENIG |
| Certifications | UL, RoHS, ISO et REACH |
Fourniture de cartes rigides à 4 couches
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Questions et réponses
1. Quelles sont les dimensions minimales et maximales des circuits imprimés que vous pouvez fabriquer ?
Nous pouvons fabriquer des circuits imprimés dont les dimensions vont de 10 x 10 mm minimum à 570 x 1200 mm maximum.
2. Quels sont les matériaux disponibles pour les circuits imprimés ?
Nous proposons une grande variété de matériaux pour les cartes, notamment les matériaux standard FR-4, CEM-1, CEM-3, l’aluminium, le Rogers, etc.
3. Quelle est l’épaisseur standard d’un circuit imprimé rigide à 4 couches ?
L’épaisseur standard d’un circuit imprimé rigide à 4 couches est de 1,6 mm. Cependant, d’autres épaisseurs sont disponibles en fonction de vos besoins spécifiques.
4. Quels sont les différents types d’empilements de cartes rigides à 4 couches ?
Les empilements de cartes rigides à 4 couches comprennent généralement les configurations suivantes :
Signal – Terre – Alimentation – Signal
Signal – Terre – Terre – Signal
Signal – Terre – Signal – Terre
Signal – Alimentation – Alimentation – Signal
5. Quels sont les avantages des cartes rigides à 4 couches ?
Les cartes rigides à 4 couches offrent plusieurs avantages, notamment :
Un bon compromis entre le coût et la complexité de la conception
Une plus grande flexibilité dans la conception des circuits imprimés
Une meilleure intégrité du signal
Une meilleure dissipation thermique
Une stabilité structurelle et une durabilité accrues
