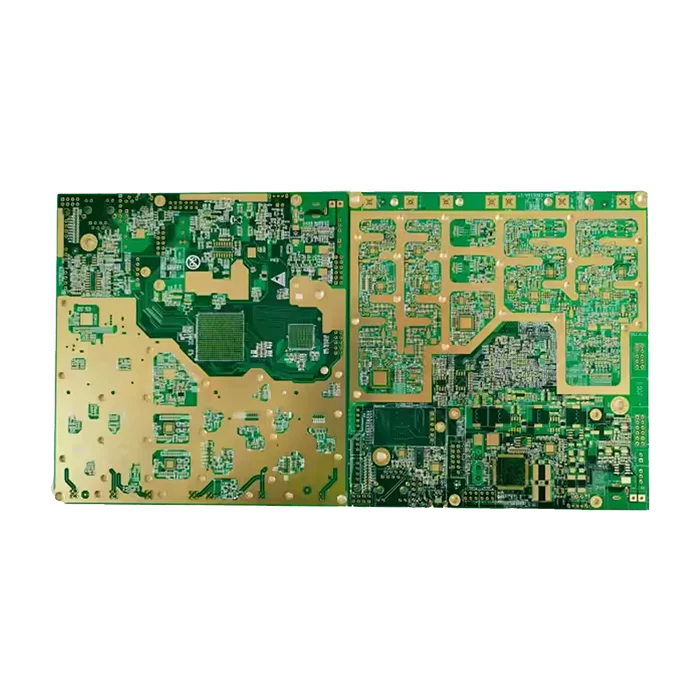

Circuit imprimé Rogers à placage d’or
$89.00
Rogers gold plating PCB circuit board is specially designed for high-frequency applications. With excellent low signal loss and thermal management, this circuit board can also keep stable performance in a harsh environment. To enhance its reliability and electrical conductivity, Rogers PCB often plates with gold to provide better resistance to oxidation, low contact resistance, and reliable long-term performance.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Nombre de couches | 6L |
| Matériau de base | Rogers |
| Épaisseur du circuit imprimé (mm) | 2,0 |
| Dimensions maximales de la carte (mm) | 570 × 670 |
| Tolérance dimensionnelle du circuit imprimé | ±0,3 mm |
| Taille minimale du trou | 0,3 mm |
| Largeur minimale de ligne | 5 mil |
| Poids du cuivre | 2 oz |
| Finition de surface | ENIG |
| Certifications | UL, RoHS, ISO et REACH |
Circuit imprimé Rogers à placage d'or
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Questions et réponses
1. Quels autres matériaux de carte proposez-vous ?
Outre les matériaux Rogers, MOKOPCB propose également une variété d’autres matériaux de carte, notamment les matériaux standard FR-4, CEM-1, CEM-3, l’aluminium, etc.
2. Quels sont les avantages du placage à l’or pour les cartes de circuits imprimés Rogers plaquées or ?
Tout d’abord, le placage à l’or offre une excellente résistance à la corrosion, ce qui améliore la durabilité et la fiabilité des circuits imprimés. Ensuite, l’or possède d’excellentes propriétés conductrices, ce qui est essentiel pour les applications à haute fréquence. Enfin, le placage à l’or garantit une faible résistance de contact.
3. Quelle est la différence entre l’or tendre et l’or dur dans les circuits imprimés plaqués or Rogers ?
L’or mou et l’or dur sont deux types courants de placage à l’or, chacun ayant des utilisations différentes.
▪L’or mou offre une excellente conductivité, mais sa durabilité et sa dureté sont inférieures à celles de l’or dur.
▪L’or dur est plus dur et plus durable, mais il n’est généralement pas aussi conducteur que l’or mou.
4. Quelles sont les principales méthodes de placage à l’or utilisées pour les circuits imprimés plaqués or Rogers ?
Il existe deux méthodes couramment utilisées : la galvanoplastie et le placage sans courant. Dans la galvanoplastie, l’or est déposé à la surface d’un circuit imprimé par application d’un courant électrique. Elle est recommandée pour les applications dans lesquelles l’or doit être appliqué en couche épaisse. Contrairement à la galvanoplastie, le placage sans courant dépose l’or sur un circuit imprimé par réaction chimique. Il est le plus souvent choisi pour la production de circuits imprimés en petites séries.
5. Quelle est la différence entre le placage sélectif et le placage complet ?
Le placage électrolytique sélectif consiste à plaquer de l’or sur des zones spécifiques du circuit imprimé, telles que les pastilles, les vias, etc. Le placage complet consiste à plaquer uniformément une couche d’or sur toute la surface du circuit imprimé.
