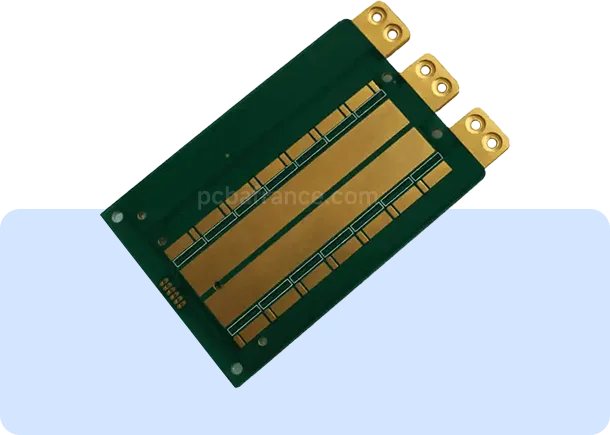

Circuit imprimé en cuivre épais
Fabrication fiable de circuits imprimés en cuivre épais pour les applications à courant élevé et la gestion thermique.
Choisissez MOKOPCB comme fabricant de circuits imprimés à cuivre épais
MOKOPCB possède une solide expertise dans la fabrication de circuits imprimés en cuivre épais, d’une épaisseur de 3 oz à 20 oz, en monocouche ou multicouche complexe. Notre entreprise propose des circuits imprimés en cuivre épais de qualité supérieure, soumis à des procédures de contrôle qualité rigoureuses, qui garantissent une conductivité électrique et une gestion thermique supérieures. Contactez-nous dès aujourd’hui pour discuter de votre projet de circuit imprimé et obtenir un devis rapide et compétitif.
Nos capacités de fabrication de circuits imprimés en cuivre épais
| Nombre de couches | Jusqu'à 18 couches |
| Épaisseur de la planche | 0.8 - 5.0 mm |
| Taille minimale du panneau | 10*10mm |
| Taille maximale de la carte | 570*1200mm |
| Tolérance dimensionnelle des circuits imprimés | ±0.2-0.3mm |
| Espacement minimal entre les lignes | 4mil - 7mil |
| Épaisseur du cuivre | 3-20 oz |
| Perceuse mécanique min. | 0.1 mm |
| Taille minimale des pastilles BGA | 7mil |
| Conductivité thermique | 1.0~3.0W/m·k |
| Couleur du masque de soudure | Vert, rouge, jaune, bleu, blanc, noir, violet |
| Finitions de surface | HASL, ENIG, OSP et autres |
| Certifications | UL , IPC-6012, RoHS, ISO 9001, ISO14001 |
Pourquoi choisir MOKOPCB ?
Services à guichet unique
Nous proposons une gamme complète de solutions PCB qui comprend des services de conception ainsi que la fabrication, l'approvisionnement et la livraison pour économiser votre temps et vos dépenses.
Contrôle de qualité strict
MOKOPCB met en œuvre des techniques avancées d'inspection de circuits imprimés et suit les normes ISO pour garantir que toutes les cartes répondent à des exigences strictes de fiabilité et de qualité.
Expertise en fabrication
Les ingénieurs expérimentés et les installations avancées de MOKOPCB garantissent une production fiable de PCB de haute qualité dans divers matériaux, couches et complexités.
Flexibilité de la production
Notre société accepte les commandes urgentes, les spécifications personnalisées et les quantités fluctuantes, tout en respectant les normes de qualité et les délais de livraison.
Équipements de test et d'inspection chez MOKOPCB
Applications des circuits imprimés en cuivre épais
Systèmes d'alimentation électrique

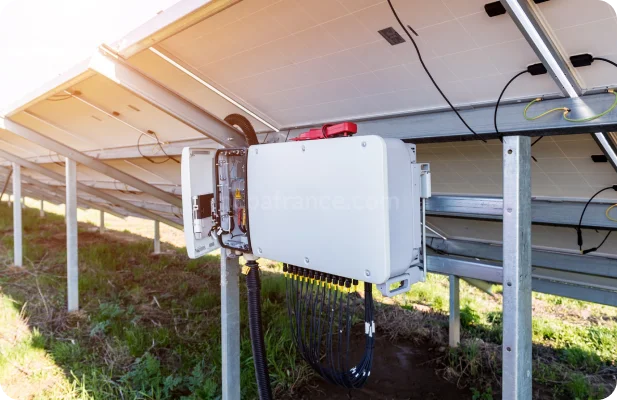

Onduleurs solaires

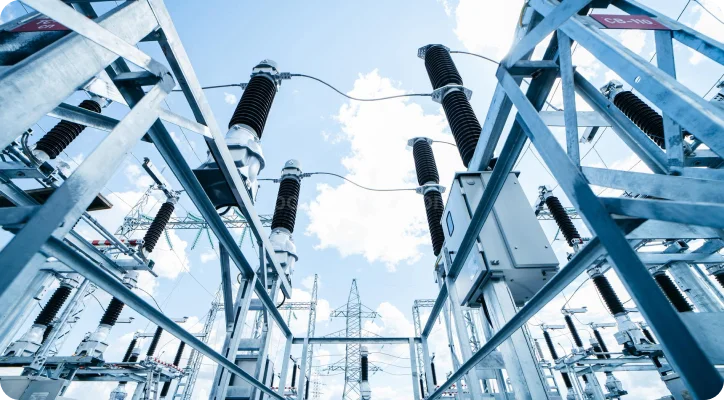

Équipements industriels de puissance
Électronique militaire et aérospatiale
Découvrez tous les circuits imprimés en cuivre épais
Questions fréquemment posées
Qu'est-ce qu'un circuit imprimé en cuivre épais ?
Un circuit imprimé en cuivre épais, ou circuit imprimé à forte teneur en cuivre, désigne un circuit imprimé dont l’épaisseur de cuivre est supérieure à 3 oz (105 μm) par pied carré, destiné à supporter des courants élevés tout en offrant une meilleure gestion thermique.
MOKOPCB peut-il fabriquer des circuits imprimés à poids de cuivre mixte ?
Oui, MOKOPCB est en mesure de fabriquer des circuits imprimés comportant différentes épaisseurs de cuivre sur différentes couches. Par exemple, nous pouvons réaliser une épaisseur de cuivre standard de 1 oz dans les couches internes et de 3 oz ou plus dans les couches externes.
Lors de la conception de circuits imprimés en cuivre épais, quels sont les facteurs à prendre en compte ?
Dans une conception de circuit imprimé en cuivre épais, il est nécessaire d’augmenter la largeur des pistes et de mettre en place un système de gestion thermique adéquat. De plus, l’espacement entre les pistes doit être plus important afin d’éviter tout court-circuit.
Pouvez-vous fournir un service d'assemblage clé en main pour les circuits imprimés en cuivre lourd ?
Bien sûr, nous fournissons des solutions complètes pour les circuits imprimés en cuivre lourd, depuis la fabrication des circuits imprimés, l’approvisionnement en composants, jusqu’à l’assemblage et les tests.
Quel est le délai de production des circuits imprimés en cuivre épais chez MOKOPCB ?
En règle générale, nous pouvons livrer les circuits imprimés en cuivre épais dans un délai de 7 à 15 jours ouvrables, en fonction de la complexité de la conception, de la quantité commandée et de la capacité de production disponible.
Proposez-vous des services de prototypage pour les circuits imprimés en cuivre épais ?
Oui, nous proposons un service de prototypage avec des délais d’exécution rapides afin que les clients puissent vérifier leurs conceptions avant de passer à la production en série.
