Le processus PCBA peut faire ou défaire votre produit électronique pendant la fabrication. Bien que les défauts de conception puissent être corrigés, les défauts d’assemblage identifiés tardivement sont 10 fois plus coûteux à réparer et peuvent faire échouer le lancement d’un produit entier. Connaître chaque étape critique permet d’éviter des retouches coûteuses et d’obtenir une production réussie dès le premier essai. Ce guide explique les étapes nécessaires pour transformer des circuits imprimés nus en appareils électroniques fonctionnels.

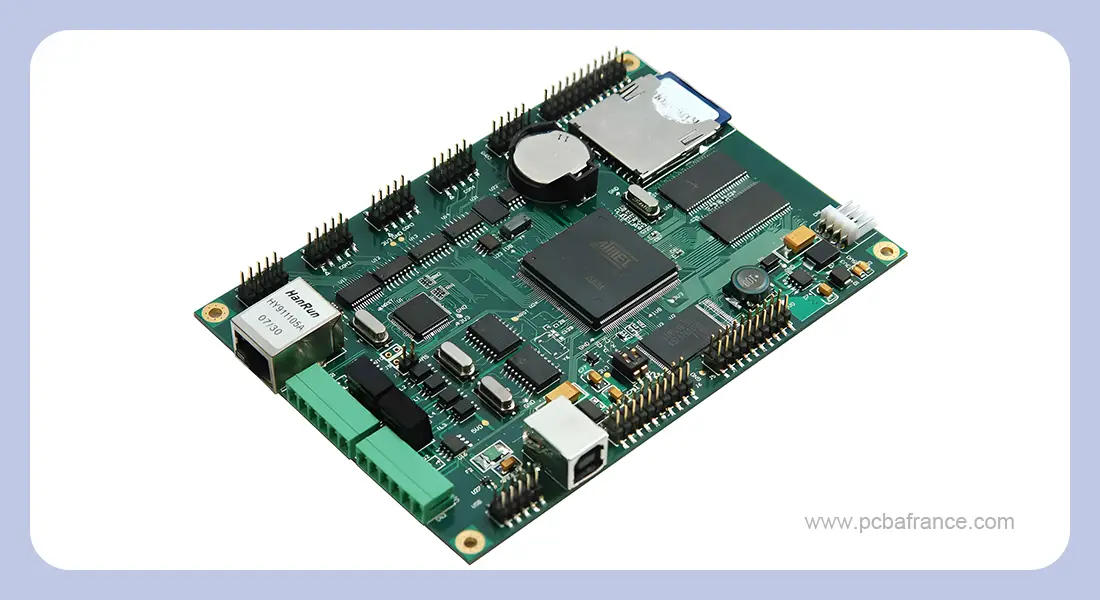

Qu'est-ce que le PCBA ?
L’assemblage de circuits imprimés est abrégé en PCBA. Ce terme désigne le processus de fabrication par lequel des composants électroniques sont soudés à un circuit imprimé afin de créer un circuit complet et fonctionnel. Le circuit imprimé fournit un support mécanique au produit électronique, une plate-forme rigide sur laquelle les composants sont montés, et assure les connexions électriques au sein du produit. Une fois les pièces soudées avec succès à la carte grâce au processus d’assemblage des circuits imprimés, le produit final est ce que nous appelons un PCBA.
Préparation avant l'assemblage des circuits imprimés
Certaines préparations essentielles doivent être effectuées avant l’assemblage proprement dit afin de garantir un processus de production fluide et sans erreur :
Inspection DFM
Avant l’assemblage, les fichiers de conception des circuits imprimés sont soumis à un examen de conception en vue de la fabricabilité (DFM). Cette étape permet d’évaluer la fonctionnalité et la fabricabilité de la carte et d’identifier les défauts de conception à un stade précoce. En corrigeant les erreurs et en résolvant les problèmes à l’avance, les fabricants peuvent éviter des problèmes coûteux par la suite et garantir le succès du processus PCBA.
Contrôle qualité à la réception (IQC)
Une fois les composants arrivés, ils sont soigneusement vérifiés par rapport à la nomenclature (BOM) afin de s’assurer de l’exactitude des références et des quantités. Des inspections visuelles sont effectuées pour détecter les défauts tels que les broches tordues, l’oxydation ou les déformations, ce qui est particulièrement important pour les circuits intégrés et autres composants délicats ou de grande valeur. En outre, des outils tels que des multimètres et des bancs d’essai peuvent être utilisés pour des contrôles ponctuels ou des tests complets.
Configuration et programmation des équipements
Lorsque les circuits imprimés nus et tous les composants nécessaires arrivent, les ingénieurs les préparent et programment les machines utilisées pour l’assemblage. Les machines de placement automatisées, telles que les placeurs SMT et les machines d’inspection optique automatique, doivent être configurées avec précision afin de fonctionner correctement.

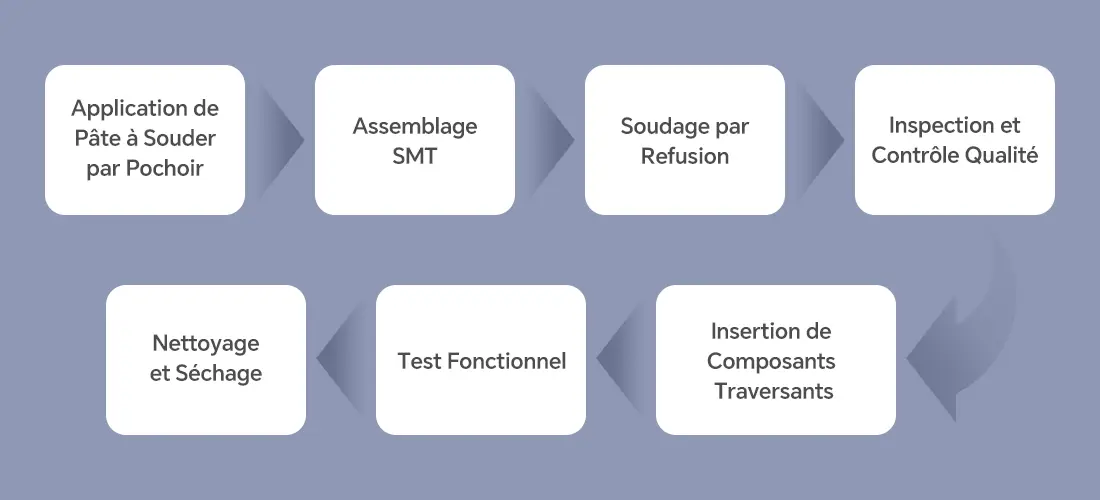

Processus PCBA : 7 étapes clés
L’assemblage de circuits imprimés est un processus méticuleux qui transforme un circuit imprimé vierge en un composant électronique pleinement opérationnel. Voici les sept étapes principales du processus :
Étape 1 : Sablage de la pâte à souder
Le processus PCBA commence par le sablage de la pâte à souder. Un fin pochoir en acier inoxydable est placé sur le circuit imprimé et la pâte à souder est appliquée uniquement sur les pastilles où les composants seront montés. Cela permet d’obtenir un positionnement correct et de bons joints de soudure plus tard dans le processus.
Étape 2 : Assemblage SMT
Une fois la pâte à souder appliquée, la carte passe à la phase de montage en surface (SMT). À l’aide de machines automatisées, les CMS sont placés directement sur les pastilles recouvertes de pâte à souder. Les lignes SMT modernes peuvent fonctionner à grande vitesse et avec une grande précision, ce qui permet de réduire les erreurs pouvant survenir lors du placement manuel. L’assemblage SMT est devenu la norme pour la plupart des produits électroniques, car il permet la miniaturisation, une plus grande densité de composants et une production plus rapide.
Étape 3 : Soudure par refusion
Une fois les CMS placés, la carte est soudée par refusion. Le circuit imprimé est placé sur un convoyeur et entre dans un four de refusion où il est chauffé à environ 250 °C jusqu’à ce que la pâte à souder fonde. Lorsqu’il est refroidi dans un processus contrôlé, le soudure se solidifie et des connexions électriques et mécaniques durables se forment. Dans le cas d’assemblages double face, ce processus est répété pour les deux côtés.
Étape 4 : Inspection et contrôle qualité
Une inspection est effectuée après le refusion afin de déterminer si les composants sont correctement soudés et placés. Les méthodes courantes comprennent :
Inspection manuelle : l’inspection visuelle par des techniciens qualifiés est encore courante pour les petits lots ou les prototypes. Les inspecteurs utilisent des outils tels que des loupes et des microscopes pour détecter les défauts tels que les ponts de soudure, les pièces mal alignées et les composants manquants.
Inspection optique automatisée (AOI) : dans le cas d’une production à grand volume, l’utilisation de machines AOI est préférable. Ces machines utilisent des caméras haute résolution afin de prendre des images du circuit imprimé sous différents angles. Les images sont analysées à l’aide d’un logiciel et des problèmes tels qu’une soudure inadéquate, des pastilles soulevées ou des pièces déplacées peuvent être identifiés.
Inspection par rayons X : l’inspection par rayons X est utilisée pour les cartes comportant des pièces complexes telles que des BGA (Ball Grid Arrays) ou des configurations multicouches denses où les joints de soudure sont cachés sous le composant. Grâce à cette méthode, les ingénieurs peuvent examiner la carte et vérifier ces connexions cachées. Ce processus permet de s’assurer que les joints de soudure internes sont de bonne qualité sans endommager les pièces.
Étape 5 : Insertion de composants à trous traversants
Des composants à trous traversants sont parfois nécessaires, tels que des connecteurs ou de grands condensateurs. Ces composants intègrent des trous métallisés (PTH) pour établir des connexions de signaux entre les couches. La pâte à souder n’est pas adaptée dans ce cas et d’autres méthodes de soudage sont utilisées dans le processus PCBA :
Soudure manuelle : la soudure manuelle consiste à insérer chacun des composants dans un trou spécifique et à le souder manuellement. Cette méthode est flexible et permet de manipuler avec précision les composants de forme irrégulière ou ceux qui nécessitent une orientation particulière. La soudure manuelle est généralement utilisée dans la fabrication en petite série, le prototypage ou les assemblages complexes.
Soudure à la vague : pour la production en grande série, la soudure à la vague automatise le processus. Les cartes sur lesquelles sont insérés des composants à trous traversants sont passées au-dessus d’une vague de soudure fondue, qui touche la face inférieure de la carte et soude toutes les broches simultanément. Ce processus est efficace et permet d’obtenir des joints de soudure uniformes et fiables. Cependant, il convient généralement aux cartes imprimées simple face ou double face à peuplement sélectif, car les composants de l’autre face peuvent être endommagés par la chaleur ou le flux de soudure.
Étape 6 : Test fonctionnel
Ensuite, un test fonctionnel est effectué. Lors de ce test, la carte est mise sous tension dans un état de fonctionnement simulé. Des charges électriques et des signaux sont appliqués, et les ingénieurs vérifient que le circuit imprimé fonctionne comme prévu. Cette étape est nécessaire car elle permet de confirmer que toutes les connexions sont correctes et que la carte est opérationnelle avant sa livraison.
Étape 7 : Nettoyage et séchage
Enfin, tous les résidus de flux, de pâte à souder ou de saleté sont éliminés. Les cartes sont nettoyées à l’eau déionisée ou par ultrasons, puis séchées à l’air comprimé. Cette dernière étape du processus d’assemblage des circuits imprimés améliore à la fois l’apparence et la fiabilité à long terme, car les contaminants peuvent provoquer de la corrosion ou des défauts électriques au fil du temps.
