Matériau de PCB

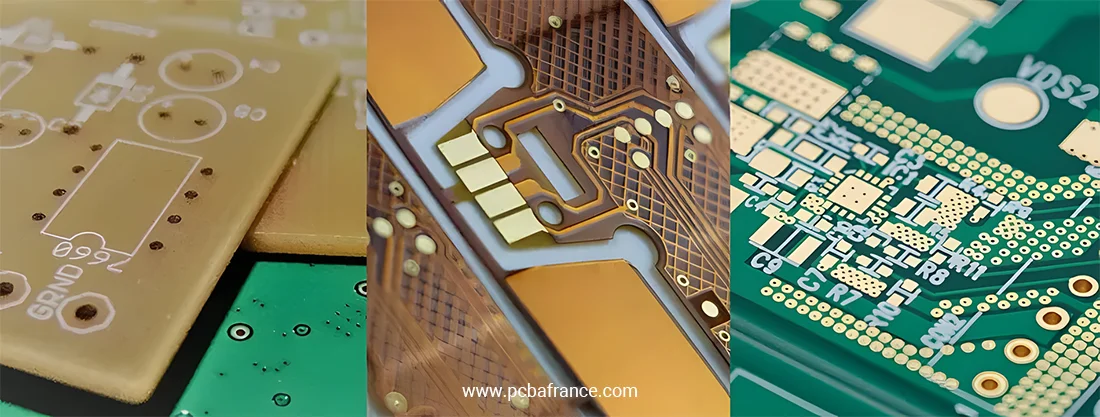

Les circuits imprimés (PCB) constituent la base de l’électronique moderne, des smartphones aux systèmes aérospatiaux. Si les composants qui les composent retiennent l’attention, matériau de PCB lui-même détermine de manière critique les performances, la fiabilité et la longévité du système.
Le choix du matériau de PCB a un effet direct sur l’intégrité du signal et la gestion thermique, ainsi que sur la durabilité. Un mauvais choix peut entraîner une dégradation du signal, des défaillances thermiques et même des pannes. C’est pourquoi une bonne connaissance des matériaux des PCB est essentielle pour réussir la conception électronique.
Ce guide explique la structure des matériaux des PCB, les types courants de matériaux, leurs propriétés clés et les critères de sélection, afin de vous aider à prendre les bonnes décisions pour optimiser les performances des PCB tout en maîtrisant les coûts.
Construction du matériau de PCB : comprendre les couches de base
Un circuit imprimé se compose de plusieurs couches importantes constituées de différents matériaux. La connaissance du fonctionnement et de l’interaction de ces couches peut vous aider à sélectionner les matériaux appropriés pour répondre à vos spécifications en matière de performances, de durabilité et de coût :
- Substrat : il s’agit de la couche de base, généralement constituée de matériaux tels que le FR-4, le polyimide ou la céramique. Elle sert à fournir un support mécanique ainsi qu’une isolation électrique.
- Couche de cuivre : il s’agit d’une fine feuille de cuivre sur un circuit imprimé qui fournit les voies conductrices électriques, les pistes et les plans permettant de transporter le courant et de transférer les signaux entre les composants électroniques.
- Masque de soudure : cette couche est un revêtement protecteur qui recouvre les traces de cuivre afin d’empêcher l’oxydation et d’éviter les ponts de soudure pendant l’assemblage.
- Sérigraphie : imprimée sur la couche supérieure (et parfois inférieure), la sérigraphie fournit les étiquettes, logos et marquages des composants afin de faciliter l’assemblage et le dépannage.
7 types courants de matériaux pour circuits imprimés
Il existe de nombreux types de matériaux pour circuits imprimés sur le marché, mais nous nous concentrerons ici sur certains des plus courants :
- FR4
Le FR4 est l’un des matériaux de substrat pour circuits imprimés les plus couramment utilisés. Il est composé d’un tissu en fibre de verre tissé lié à une résine époxy ignifuge. FR est l’abréviation de « flame retardant » (ignifuge) et 4 correspond au grade ou au type de matériau ignifuge.
Il s’agit d’un matériau de PCB relativement bon marché, doté d’une bonne résistance mécanique, d’une inflammabilité auto-extinguible et d’une faible absorption d’eau. Sa température de transition vitreuse (Tg) varie entre 130 °C et 180 °C, ce qui le rend adapté à la plupart des applications.
- Polyimide
Le polyimide est très stable thermiquement et présente une Tg élevée (environ 250-260 °C), ainsi que des caractéristiques électriques supérieures. Cependant, comparé au FR4, il absorbe beaucoup plus d’humidité et doit être cuit avant l’assemblage. Ce matériau offre une flexibilité mécanique et est couramment utilisé dans la plupart des circuits imprimés flexibles et flex-rigides.
- Rogers
Rogers est une marque haut de gamme de laminés pour circuits imprimés haute performance, principalement utilisés dans les applications RF, micro-ondes et numériques à haut débit. Ce type de matériau de PCB offre de bonnes performances sur une large gamme de fréquences et est réputé pour ses constantes diélectriques stables et ses faibles pertes. Les substrats Rogers sont disponibles en différentes formulations. Bien qu’ils soient plus coûteux que les alternatives FR-4, certains d’entre eux sont compatibles avec les processus standard de fabrication de circuits imprimés (par exemple, la série RO4000).
- PTFE (téflon)
Le PTFE (téflon) est un matériau à faible perte et faible Dk, qui convient aux circuits imprimés haute fréquence et micro-ondes tels que les antennes 5G et les amplificateurs RF. Il résiste à des températures allant jusqu’à 250 °C et aux produits chimiques, mais il est si souple qu’il nécessite des charges pour renforcer sa résistance. Le PTFE est également coûteux et difficile à traiter, nécessitant un traitement de surface et des processus de perçage spéciaux pour fabriquer des cartes de circuits imprimés fiables.
- Céramique
Les matériaux céramiques tels que l’alumine et le nitrure d’aluminium se caractérisent par une conductivité thermique élevée, une excellente isolation électrique et une faible dilatation thermique. Ils sont coûteux et leur conception est complexe, mais ils conviennent bien à l’éclairage LED, à l’alimentation RF, à l’aérospatiale et à l’électronique militaire, où la dissipation de la chaleur et la robustesse mécanique sont primordiales.
- Métal
Les circuits imprimés à noyau métallique utilisent généralement l’aluminium ou le cuivre comme matériaux de substrat, car ils offrent une excellente dissipation thermique et une grande résistance mécanique. Ces matériaux conviennent donc aux applications à forte puissance telles que l’éclairage LED et les convertisseurs de puissance. Bien qu’ils ne soient pas adaptés aux multicouches complexes, ils fonctionnent bien dans la gestion thermique où le FR-4 n’est pas efficace.
- CEM
Les matériaux composites époxy (CEM-1, CEM-3) sont des matériaux de substrat de PCB à faible coût, composés de papier ou de fibre de verre renforcés par de la résine époxy ou phénolique. Bien qu’ils ne soient pas aussi performants que le FR-4, qui présente une constante diélectrique et une absorption d’humidité supérieures, ils constituent un choix abordable pour les cartes simples à simple face et les appareils électroniques grand public d’entrée de gamme.
Propriétés du matériau de PCB : paramètres de performance critiques
Pour choisir le substrat d’un circuit imprimé, il est important de connaître les principales caractéristiques des matériaux, car elles ont une incidence directe sur les performances du circuit imprimé :
Constante diélectrique (DK) : il s’agit d’un paramètre qui permet de mesurer la capacité d’un matériau à stocker l’énergie électrique. Des valeurs DK faibles favorisent la conduction rapide des signaux et minimisent la diaphonie, ce qui en fait un matériau idéal pour les applications à haute fréquence exigeant une synchronisation très précise.
Facteur de dissipation (Df) : quantifie les pertes diélectriques lorsque l’énergie électrique est convertie en chaleur. Des valeurs Df plus faibles signifient une meilleure intégrité du signal grâce à une perte de puissance minimale, ce qui est essentiel pour les circuits numériques et RF à haute vitesse.
Conductivité thermique (k) : cette propriété est utilisée pour définir l’efficacité du transfert de chaleur à travers le matériau.
Plus la valeur est élevée, meilleure est la dissipation thermique. Cela permet d’éviter les dommages thermiques et de maintenir des performances constantes dans les applications de puissance.
Température de transition vitreuse (Tg) : elle désigne la température à laquelle les matériaux passent d’un état rigide à un état mou. Des valeurs Tg élevées indiquent une stabilité dimensionnelle pendant les opérations de soudage, même à des températures élevées, sans déformation ni délamination.
Coefficient de dilatation thermique (CTE) : mesure le changement dimensionnel en fonction des variations de température. Un CTE faible réduit les contraintes sur les joints de soudure et les connexions des composants, ce qui améliore la fiabilité lors des cycles thermiques dans des conditions extrêmes.
Absorption d’humidité : ce paramètre indique la quantité d’eau qu’un matériau absorbe dans les conditions ambiantes. Une absorption réduite empêche les changements dimensionnels et la dégradation électrique des propriétés, ainsi que le délaminage pendant le processus de fabrication et le fonctionnement.
Tableau comparatif des matériaux pour circuits imprimés
| Matériau | Dk (1GHz) | Df (1GHz) | Tg (°C) | Conductivité thermique (W/m·K) |
| FR4 | 4,2–4,7 | 0,015–0,025 | 130–180 | 0,25–0,3 |
| Polyimide | 3,9–4,3 | 0,004–0,02 | 200–260 | 0,2–0,4 |
| Rogers | 3,0–3,5 | 0,003–0,004 | >280 | 0,62–1,0 |
| PTFE (Téflon) | 2,1–2,6 | 0,0005–0,002 | >260 | 0,25–0,5 |
| Céramique | 6–10 | ≤0,001–0,002 | >800 | 20–180 |
| Métal | 4,0–7,0 | 0,02–0,04 | ~130–180 | 1,0–5,0 |
| CEM-1 / CEM-3 | 4,5–5,0 | 0,03–0,05 | 110–130 | 0,2–0,3 |
Facteurs à prendre en compte lors du choix du matériau de PCB
Lorsque vous choisissez le matériau exact pour vos cartes de circuits imprimés, vous devez tenir compte de nombreux facteurs qui ont une incidence directe sur les performances, la fabricabilité et le coût de votre produit. Les principaux aspects à prendre en considération sont les suivants :
Résistance mécanique : le matériau de PCB doit résister aux forces physiques pendant la production et le fonctionnement. Les facteurs à prendre en compte sont la flexibilité ou la rigidité, la résistance à la traction et le nombre de couches. Des propriétés mécaniques adéquates garantissent la fiabilité et la longue durée de vie dans des applications difficiles.
Intégrité du signal électrique : il s’agit d’une préoccupation majeure lors de la transmission de données à haut débit. Une mauvaise gestion de l’intégrité du signal peut entraîner des effets indésirables, tels que la diaphonie, la perte de signal et les interférences électromagnétiques (EMI). Le choix d’un matériau de PCB offrant une bonne intégrité du signal garantit des signaux clairs et précis, ce qui minimise les risques de perte de données et d’erreurs de communication.
Coût des matériaux : le FR-4 est économique, tandis que le polyimide et le PTFE sont coûteux, bien qu’ils offrent d’excellentes performances. Il convient de tenir compte du coût total de possession à long terme : les coûts supplémentaires initiaux peuvent être compensés par une fiabilité accrue, des coûts de maintenance réduits et de meilleures performances dans des applications difficiles.
Processus de fabrication : lors du choix des matériaux pour les circuits imprimés, il convient également de tenir compte de leur facilité de fabrication. Par exemple, le FR-4 est facile à manipuler et largement disponible, tandis que les matériaux spécialisés nécessitent souvent des procédures particulières. L’utilisation du matériau approprié permet une production efficace, un contrôle des coûts et le maintien de la qualité.
Réglementations et normes industrielles : les matériaux pour circuits imprimés doivent être conformes aux principales normes telles que l’IPC et la RoHS, qui régissent la qualité, les questions environnementales et la sécurité.
Ces exigences dépendent du secteur et de la région, et des certifications spécifiques sont requises pour accéder au marché. Il est essentiel de sélectionner des matériaux conformes aux normes des marchés cibles.
Applications prévues : Les exigences des applications sont des facteurs importants dans le choix des matériaux. L’électronique grand public utilise le FR-4, qui est économique, l’industrie automobile recherche le polyimide, qui offre une grande fiabilité et une bonne stabilité thermique, et l’industrie aérospatiale a besoin du PTFE en raison de sa température de service extrême et de ses faibles pertes.
Services professionnels de sélection des matériaux pour circuits imprimés
Le choix des matériaux pour circuits imprimés est important pour la réussite d’un projet, car un mauvais choix peut entraîner des performances inefficaces, des modifications coûteuses et des retards.
Grâce à sa grande expérience avec divers matériaux, notre équipe d’ingénieurs chevronnés est en mesure de vous offrir des conseils spécialisés sur la sélection des matériaux, la conception de l’empilement et l’optimisation de la fabricabilité. Communiquez dès aujourd’hui avec nos ingénieurs professionnels qui vous recommanderont le matériau de PCB optimal à utiliser!
