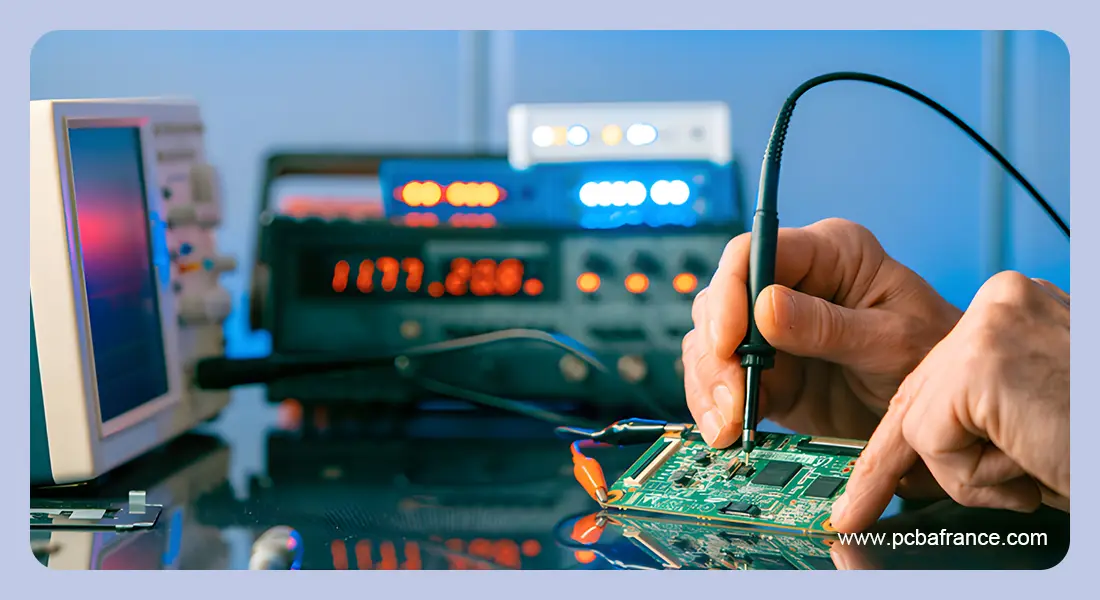

Tests Électriques des Circuits Imprimés
Des smartphones aux appareils médicaux en passant par les systèmes automobiles et la technologie aérospatiale, presque tous les produits électroniques dépendent d’un circuit imprimé pour fonctionner de manière fiable. Mais avant qu’une carte ne soit intégrée à un produit fini, elle doit subir des tests électriques.
Les tests électriques des circuits imprimés ne sont pas seulement une case à cocher dans le processus de fabrication, ils constituent une protection contre les défauts cachés, les rappels coûteux et les défaillances des produits sur le terrain. Nous avons résumé dans ce guide les principes fondamentaux, ce que sont les tests électriques des circuits imprimés, pourquoi ils sont importants, les méthodes de test les plus courantes et comment créer des cartes faciles à tester.
Qu'est-ce que les tests électriques des circuits imprimés ?
Le test électrique des circuits imprimés, également appelé « E-test », consiste à vérifier qu’une carte de circuit imprimé ne présente aucun défaut électrique et fonctionne comme prévu. Ces tests permettent de détecter des problèmes tels que :
- Ouvertures (connexions manquantes ou rompues)
- Courts-circuits (connexions indésirables entre les réseaux)
- Valeurs incorrectes (résistances, condensateurs ou composants intégrés hors spécifications)
- Mauvais câblage ou mauvais placement (réseaux connectés aux mauvais pads)
Les tests se déroulent généralement en deux étapes clés :
Test de la carte nue
Une fois le circuit imprimé fabriqué, mais avant l’assemblage des composants, un test électrique est effectué. Son objectif est de s’assurer que le circuit imprimé brut correspond à la liste des réseaux et ne présente aucun court-circuit, aucune ouverture ou aucune défaillance des vias.
Test de la carte assemblée
Une fois les composants assemblés sur la carte, les ingénieurs effectuent à nouveau des tests électriques. Cela permet de s’assurer que le circuit imprimé assemblé fonctionne comme prévu.
Grâce à la détection précoce des défauts, les fabricants peuvent éviter des retouches coûteuses et n’expédier que des cartes en bon état.
Pourquoi les tests électriques des circuits imprimés sont-ils importants ?
- Amélioration de la qualité et de la fiabilité
Toutes les cartes testées sont vérifiées par rapport à la liste des connexions, ce qui signifie que le produit fini possède l’intégrité électrique nécessaire pour fonctionner de manière constante.
- Réduction des coûts de fabrication
L’identification précoce des erreurs avant l’assemblage évite les rebuts et les retouches coûteuses. Une carte nue défectueuse est beaucoup moins chère à réparer qu’une carte déjà assemblée.
- Respect des normes industrielles
Les industries automobile, aérospatiale et médicale exigent une documentation complète des tests et une traçabilité pour les applications critiques en matière de sécurité. Les tests électriques des circuits imprimés fournissent les données nécessaires à la conformité réglementaire et à l’accès au marché.
- Accélération de la mise sur le marché
Un dépannage rapide est obtenu grâce à des tests électriques efficaces, qui contribuent à réduire les retards de lancement des produits en détectant les problèmes dès le début du cycle de conception et permettent des cycles de développement plus rapides et plus fluides.
Les types les plus courants de tests électroniques des circuits imprimés
Il existe des dizaines de méthodes de test, mais dans la pratique, seules quelques-unes dominent la fabrication des circuits imprimés en raison de leur efficacité et de leur efficience. Les plus utilisées sont les suivantes :
- Test à sonde mobile (FPT)
Le test à sonde mobile utilise des sondes mobiles qui « volent » autour de la carte pour toucher les points de test. Il ne nécessite aucun dispositif de fixation dédié, ce qui le rend idéal pour :
- Les prototypes et les petites séries (rentables).
- Les cartes dont la conception change fréquemment.
- Les tests de haute précision sur des conceptions à pas fin.
Le compromis ? Le test à sonde mobile est plus lent que le test à dispositif de fixation, il est donc moins adapté à la production à très grand volume.
- Test sur lit de clous (fixation)
Cette méthode utilise une fixation de test personnalisée avec des centaines ou des milliers de broches à ressort qui entrent en contact simultanément avec la carte. Elle est idéale pour :
- La production en grande série, où la vitesse est importante.
- Le test de nombreux réseaux à la fois.
- L’obtention de résultats cohérents et reproductibles.
L’inconvénient est le coût initial élevé de la construction du dispositif, qui n’est rentable que si vous testez de grands lots de la même conception.
- Test en circuit (ICT)
Une fois les composants assemblés, l’ICT vérifie que chacun d’entre eux est présent, correctement orienté et électriquement fonctionnel. C’est un moyen efficace de détecter les ponts de soudure, les pièces manquantes ou les composants défectueux avant que les cartes ne passent au test fonctionnel.
- Test fonctionnel (FCT)
Le test fonctionnel est utilisé pour émuler l’environnement d’exploitation réel et s’assurer que tout fonctionne comme prévu. Il s’agit de la dernière étape du test des circuits imprimés, qui permet de s’assurer que la carte peut être utilisée dans la pratique et pas seulement sur le papier.
- Test par balayage des limites (JTAG)
Cette technique mesure les circuits numériques à l’aide des fonctions de test intégrées des circuits intégrés compatibles. Elle permet de vérifier les connexions internes et les performances des composants via des ports d’accès de test standard.
- Test de continuité
Le test de continuité est un test électrique fondamental des circuits imprimés qui garantit une connexion électrique complète entre deux points et confirme que toutes les connexions sont correctement établies. Il permet de vérifier la connexion des composants et des couches, d’identifier les défauts tels que les traces rompues ou les vias incomplets, et de maintenir l’intégrité des plans de masse ou d’alimentation.
Meilleures pratiques pour des tests électriques fiables des circuits imprimés
Collaboration précoce en matière de conception : la coopération en matière de conception dès le début du processus de conception peut éliminer les coûteuses refontes et les retards dans les tests de conception. Lors du développement des programmes de test, les fabricants peuvent identifier les difficultés potentielles et proposer des améliorations de conception.
Fournir toujours une liste d’interconnexions : une liste d’interconnexions fournit la référence de connectivité électrique que l’équipement de test utilise pour vérifier que le circuit imprimé fabriqué correspond à votre conception d’origine et permet des tests automatisés.
Clarifiez les exigences de test : documentez clairement tous les réseaux importants, les tolérances de tension/courant et les exigences de performance attendues. Cela permet non seulement de s’assurer que les ingénieurs et les opérateurs savent précisément ce qui doit être vérifié, mais aussi de minimiser les risques de passer à côté de défauts lors des tests.
Choisissez une finition de surface fiable : une finition de surface stable comme ENIG ou OSP contribue à améliorer le contact des sondes et la cohérence des mesures afin de réduire les faux échecs. N’utilisez pas de finitions rugueuses ou irrégulières qui pourraient réduire la précision des tests.
Vérifiez la conception des fixations : lors des tests en circuit (ICT), le mappage et l’alignement des broches doivent être soigneusement vérifiés avant la production. Une vérification adéquate des fixations permet d’éviter les points de contact incorrects, de réduire les erreurs de configuration et de gagner du temps pendant les tests.
Tests électriques des circuits imprimés chez MOKOPCB
Chez MOKOPCB, nous savons que des tests électriques précis et approfondis sont essentiels pour fournir des circuits imprimés de haute qualité. Nos équipements de test de pointe, tels que les testeurs à sondes volantes, les testeurs à lit de clous et les équipements à rayons X, nous permettent de détecter les défauts les plus infimes. Nous adaptons nos procédures de test à chaque conception de circuit imprimé, afin de garantir que les connexions et les composants critiques sont minutieusement vérifiés.
Les tests électriques sont effectués à différentes étapes de la production, de l’inspection des cartes nues aux tests fonctionnels finaux, afin de garantir la fiabilité à chaque étape. Associée à une analyse approfondie des données et à des rapports complets, notre stratégie permet à chaque circuit imprimé de répondre aux normes de performance et de qualité les plus élevées.
