Test en Circuit
Le test en circuit (ICT) est l’une des méthodes de test des circuits imprimés les plus couramment utilisées. L’ICT permet de détecter les défauts à un stade précoce, de réduire les taux de rebut et de respecter les normes de fabrication en testant les composants individuels ainsi que les connexions au cours du processus de production. Le guide suivant explique ce qu’est l’ICT, comment il fonctionne, les défauts qu’il détecte, ainsi que ses avantages et ses inconvénients. Plongeons-nous dans le vif du sujet.
Qu'est-ce que le test en circuit (ICT) ?

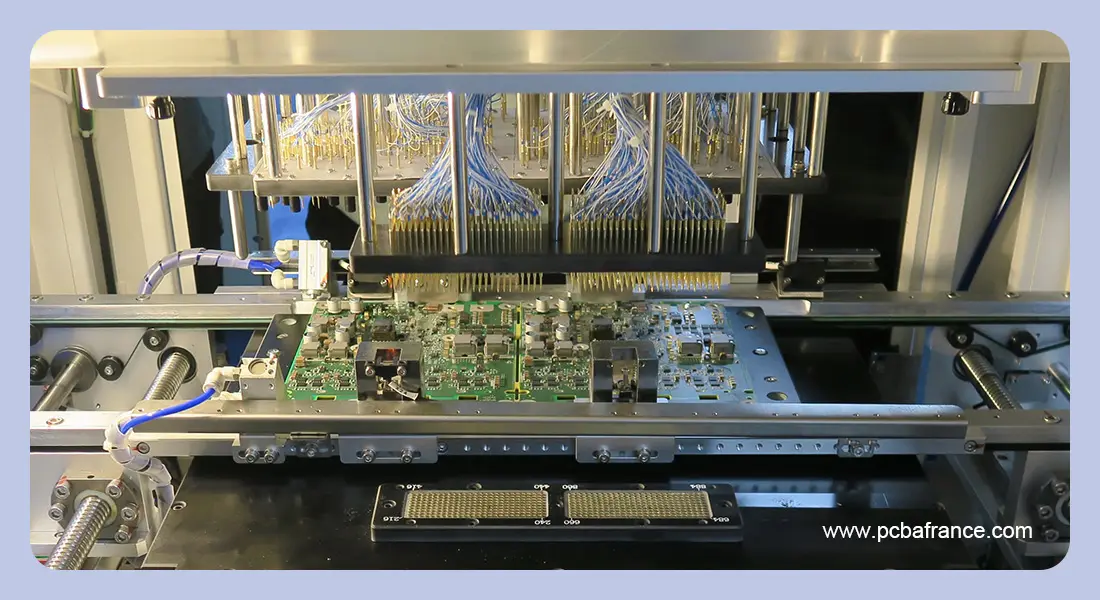

L’ICT est une méthode de test qui utilise un dispositif à lit de clous ou des sondes de test pour établir un contact électrique avec des points spécifiques des cartes de circuits imprimés. La machine de test en circuit entre des signaux contrôlés et mesure des paramètres tels que la résistance, la capacité, l’inductance, les courts-circuits et les circuits ouverts afin de vérifier si les composants sont correctement placés et soudés. En identifiant rapidement les problèmes d’assemblage et de fabrication, l’ICT garantit que chaque circuit imprimé peut atteindre les performances attendues avant de passer à la phase de production suivante.
Éléments clés des systèmes ICT
Le test en circuit (ICT) comprend plusieurs composants fondamentaux qui fonctionnent ensemble pour fournir des résultats précis et fiables :

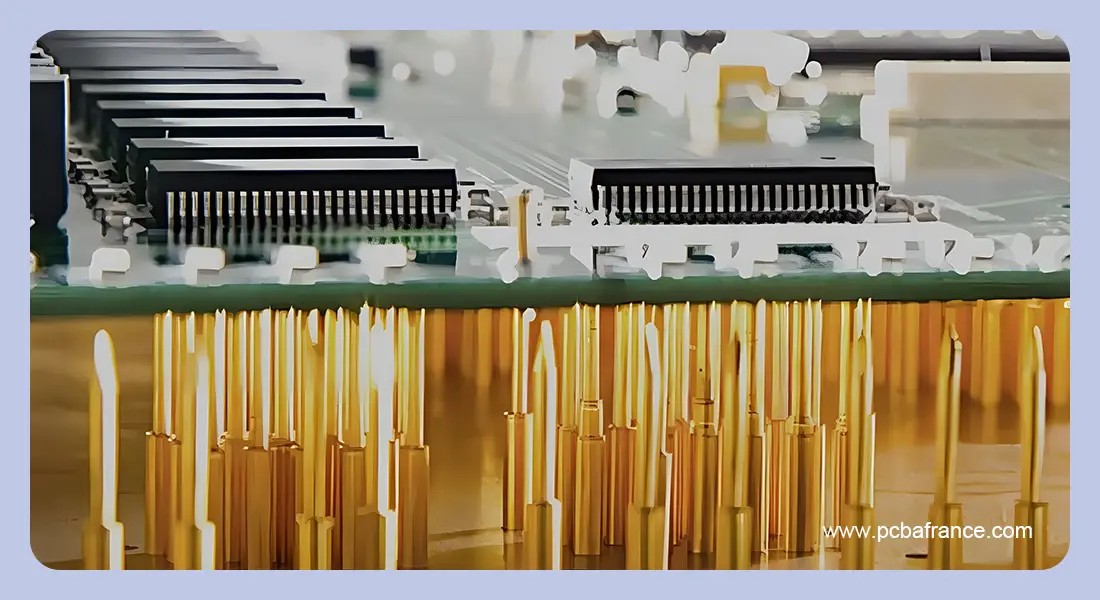

Lit de clous : il se compose de broches de contact à ressort (broches pogo) qui entrent en contact avec des plots de test ou des vias spécifiques sur le circuit imprimé. Il s’agit de connexions temporaires qui permettent au testeur d’envoyer des signaux électriques et de mesurer des paramètres tels que la résistance, la capacité et la continuité afin de détecter les courts-circuits, les circuits ouverts ou les composants défectueux.
Testeur : le testeur est le composant principal du système ICT. Il génère des stimuli électriques et enregistre la réponse électrique d’un circuit testé. Il intègre des dispositifs de sources de tension et de courant, des multimètres numériques, des matrices de commutation et des modules d’acquisition de données, et permet de comprendre en détail les performances électriques de la carte.
Fixation : une fixation est nécessaire pour maintenir le circuit imprimé en place pendant le test et assurer un contact constant entre les points de test et les broches du lit de clous. Elle dispose d’une interface reproductible pour garantir des connexions électriques correctes et minimiser les erreurs causées par un mauvais alignement ou un mauvais contact.
Logiciel : L’ensemble du test est organisé à l’aide du logiciel ICT. Il définit les séquences des tests, mesure les équipements, recueille et analyse les données. Il fournit également des rapports de diagnostic et des analyses, qui permettent aux ingénieurs de localiser les défauts en peu de temps et de rendre la production plus efficace.
Comment fonctionne le test en circuit ?
Le test des circuits imprimés comprend généralement les étapes de base suivantes :
- Configuration du test
La première étape consiste à installer un lit de clous spécial pour les circuits imprimés qui doivent être testés. Il contient des broches à ressort qui s’insèrent dans les points de test de la carte et qui correspondent en réalité à un composant ou à un nœud électrique particulier.
- Développement du programme de test
Il s’agit d’un programme de test individualisé dans lequel l’ordre des tests, les paramètres de mesure et les résultats attendus sont déterminés. Ce logiciel est programmé dans un langage de programmation spécial compatible avec les systèmes ICT.
- Exécution du test
Une fois la configuration et le programme terminés, le système envoie des stimuli électriques au circuit imprimé et mesure les réponses. Ces signaux sont comparés aux valeurs de référence attendues.
- Mesure et analyse des données.
Les paramètres électriques importants, tels que la résistance, la capacité, l’inductance, les valeurs de courant et de tension, entre autres, sont mesurés lors du test et analysés afin de déterminer leur précision et leur cohérence.
- Identification des défauts
Le système ICT identifie le défaut, un aspect ou un nœud du circuit, en cas de divergence. Les données de diagnostic sont ensuite transmises aux ingénieurs ou aux techniciens pour être traitées.
6.Rapport des résultats
Il s’agit de la dernière étape qui consiste à évaluer la procédure de documentation et de stockage de tous les résultats des tests. Les mêmes problèmes peuvent être détectés et éliminés à l’aide de ces rapports comme point de référence pour le contrôle qualité et également pour les identifier lors du prochain cycle de production.
Défauts courants détectés par les tests en circuit
Les tests en circuit (ICT) permettent de détecter les défauts critiques qui pourraient nuire au fonctionnement et à la durabilité d’une carte de circuit imprimé. Voici quelques-uns des problèmes les plus courants qu’ils permettent de détecter :
Problèmes d’intégrité de l’alimentation et du signal : les tests ICT vérifient si la synchronisation des signaux, les niveaux de tension et la qualité des signaux sont conformes aux exigences de conception. Ils permettent d’identifier des problèmes tels que le bruit, la diaphonie, les chutes de tension ou les problèmes d’intégrité des signaux.
Composants défectueux : les composants endommagés ou défectueux, tels que les broches mal formées, les circuits intégrés défectueux ou les diodes cassées, peuvent être facilement détectés lors du test en circuit du circuit imprimé.
Problèmes de soudure : l’ICT peut également détecter les problèmes de soudure des circuits imprimés, tels que les joints froids, les ponts de soudure, les excès ou les insuffisances de soudure et les éclaboussures de soudure indésirables.
Mauvais placement des composants : l’ICT confirme que chaque composant est placé et orienté de manière correcte en fonction de la conception de la carte.
Valeurs incorrectes des composants : le test en circuit permet de vérifier les valeurs électriques des résistances, des condensateurs et des inductances par rapport aux spécifications souhaitées.
Courts-circuits : il s’agit d’un test qui identifie les connexions électriques indésirables entre les conducteurs, qui peuvent se produire en raison de ponts de soudure ou de chevauchements entre les fils des composants.
Circuits ouverts : l’ICT identifie les chemins électriques rompus ou incomplets, qui peuvent résulter de traces endommagées, de mauvais joints de soudure ou de composants manquants.
Avantages et inconvénients des tests en circuit
Avantages
- Détection précoce des défauts : l’ICT détecte les défauts plus tôt dans l’assemblage et empêche les cartes défectueuses de passer aux processus de fabrication suivants. Cette détection précoce permet d’économiser des coûts de réparation et de réduire les taux de rebut.
- Couverture de test élevée : l’ICT peut mesurer avec une grande précision des composants individuels, des connexions et des valeurs de circuit, et atteindre une couverture de défauts allant jusqu’à 98 % sur une carte imprimée bien conçue.
- Débit de test rapide : l’ICT peut tester rapidement même les circuits imprimés complexes une fois programmé, ce qui signifie qu’il est adapté aux environnements de production à grand volume où le temps est un facteur essentiel.
Inconvénients
- Coût de démarrage élevé : les systèmes ICT ont des coûts de démarrage élevés en termes d’équipement et d’accessoires de test spéciaux. Parallèlement, les fixations de type « lit de clous » prennent beaucoup de temps et peuvent donc ralentir le rythme de production.
- Exigences de maintenance : l’étalonnage et la maintenance normale des fixations de test sont nécessaires pour le système ICT, car la précision des tests peut être influencée par l’usure et les dommages des broches à long terme.
- Ne convient pas aux faibles volumes : dans le cas de la fabrication de prototypes ou de faibles volumes, le coût des dispositifs peut l’emporter sur les avantages, et d’autres types de tests seraient plus économiques.
ICT vs autres méthodes de test : tableau comparatif
| Caractéristique | Test in-circuit (ICT) | Test à sonde mobile | Test fonctionnel |
|---|---|---|---|
| Méthode de test | Gabarit à clous avec plusieurs sondes | Sondes mobiles testant les points individuellement | Teste le fonctionnement complet de la carte |
| Coût d’installation | Élevé (gabarits personnalisés requis) | Faible (aucun gabarit nécessaire) | Moyen à élevé |
| Vitesse de test | Très rapide (quelques secondes par carte) | Lent (plusieurs minutes par carte) | Moyenne (selon la complexité) |
| Idéal pour | Production à grand volume | Petits à moyens volumes, prototypes | Vérification du produit final |
| Couverture des défauts | 85–98 % des défauts de fabrication | 70–85 % des défauts de fabrication | 100 % de vérification fonctionnelle |
| Flexibilité | Faible (un gabarit par conception de carte) | Élevée (programmable pour toute conception) | Moyenne (nécessite des programmes de test) |
| Test des composants | Valeurs des composants individuels | Valeurs des composants individuels | Interaction entre les composants uniquement |
| Exigences en points de test | Nécessite des points de test dédiés | Peu de points de test nécessaires | Nécessite des interfaces opérationnelles |
| Coût par test | Très faible | Moyen | Moyen à élevé |
| Temps de programmation | Moyen | Court | Long (scénarios de test complexes) |
Contactez MOKOPCB pour des tests fiables de circuits imprimés
Le test en circuit est une méthode de test des circuits imprimés nécessaire qui permet de réaliser des économies, de raccourcir les délais de fabrication et de garantir la qualité. Chez MOKOPCB, notre système ICT complet est intégré à nos services complets de fabrication et d’assemblage de circuits imprimés. Nous allons au-delà des tests standard : nous utilisons des équipements de pointe et des protocoles d’inspection stricts pour nous assurer que toutes les cartes répondent rigoureusement aux spécifications exactes. Travaillez avec MOKOPCB pour découvrir la fabrication de circuits imprimés avec le soutien de capacités de test de pointe. Contactez-nous pour en savoir plus !
