Services de fabrication de circuits imprimés hybrides
Services de circuits imprimés hybrides proposés par MOKOPCB
MOKOPCB est spécialisée dans la fabrication de circuits imprimés hybrides de pointe, intégrant différentes technologies de circuits imprimés dans une solution unique. Nos circuits imprimés hybrides combinent des éléments rigides, flexibles, haute fréquence ou à dos métallique pour répondre à des exigences de conception complexes que les circuits imprimés standard ne peuvent pas satisfaire.
Procédé de fabrication de circuits imprimés hybrides
Expert review of requirements and
technology recommendation
Specialized materials tailored
to specific performance needs
Multi-step process integrating
various PCB technologies
Rigorous electrical, thermal,
and mechanical validation
100% inspection ensuring perfect
integration of technologies
Avantages des circuits imprimés hybrides
Optimisation de l'espace
Conceptions compactes avec capacités d'interconnexion 3D
Performances améliorées
Intégrité du signal optimisée grâce à l'intégration technologique
Fiabilité améliorée
Meilleure durabilité dans les environnements d'exploitation difficiles
Réduction du poids
Solutions plus légères par rapport à plusieurs cartes interconnectées
Flexibilité de conception
Liberté de combiner les technologies pour une fonctionnalité optimale
Rentabilité
Solutions à carte unique remplaçant plusieurs circuits imprimés interconnectés
Options de service pour circuits imprimés hybrides
| Niveau de service | Redressement | Caractéristiques | Idéal pour | Combinaisons technologiques |
| Hybride standard | 10 à 15 jours | Intégration multitechnologique, matériaux standard, tests complets | Conceptions complexes rentables | Rigide-flexible, HDI-RF |
| Hybride avancé | 12 à 18 jours | Performances améliorées, matériaux spécialisés, validation électrique complète | Application à haute fiabilités | Noyau métallique RF, HDI-Flex |
| Hybride haut de gamme | 15 à 20 jours | Solutions de pointe, matériaux avancés, tests de vérification complets | Systèmes critiques | Rigide-Flex-RF, HDI-Noyau métallique-RF |
| Hybride personnalisé | 20 à 25 jours | Combinaisons technologiques sur mesure, matériaux personnalisés, assistance technique experte | Exigences spécifiques à l'application | Toute combinaison requise |
*Remarque : les délais de livraison varient également en fonction de la complexité de la carte, du nombre de couches, du choix des matériaux et de la quantité.
Spécifications des circuits imprimés hybrides
| Paramètre | Capacité |
| Combinaisons technologiques | Rigide-flexible, HDI-RF, noyau métallique RF, matériaux mixtes |
| Nombre de couches | 1 à 16 couches |
| Épaisseur du panneau | 0.3mm to 5mm |
| Trace/espace minimum | 4 millions (selon la technologie utilisée) |
| Taille minimale du trou | 0,3 mm (selon la technologie) |
| Matériaux | FR-4, Rogers, polyimide, aluminium, noyau en cuivre, céramique |
| Finitions de surface | ENIG, argent par immersion, OSP, or dur, ENEPIG |
| Épaisseur du cuivre | 0,5 oz à 4 oz (selon la technologie) |
| Caractéristiques spéciales | Via aveugles/enfouis, impédance contrôlée, empilements de matériaux mixtes |
Types de technologies hybrides pour circuits imprimés que nous proposons
Circuit imprimé rigide-flexible
Alliant la stabilité rigide des circuits imprimés à la connectivité flexible des circuits
Circuit imprimé HDI-RF
Interconnexion à haute densité avec performances radiofréquence
Circuit imprimé à noyau métallique RF
Gestion thermique avec capacités haute fréquence
Circuit imprimé à matériaux mixtes
Plusieurs matériaux de substrat pour des performances optimisées

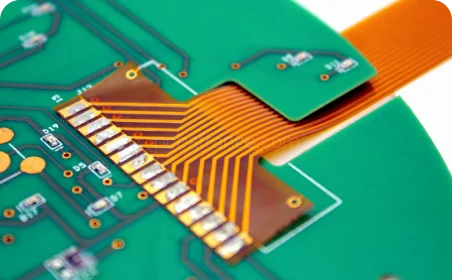

Circuit imprimé flexible HDI
Zones compactes à haute densité avec interconnexions flexibles
Où nos cartes de circuits hybrides peuvent-elles être utilisées ?
Médical
LED
Électronique grand public
Télécommunications
IoT
Automobile
Industriel
Témoignages de réussite de nos clients
« La solution hybride de MOKOPCB a révolutionné la conception de nos appareils médicaux, en nous permettant d’intégrer des fonctionnalités impossibles à réaliser avec des cartes conventionnelles. »
CTO
« Les circuits imprimés hybrides rigides-flexibles de MOKOPCB ont résisté à des conditions extrêmes dans notre application aérospatiale tout en offrant une intégrité de signal exceptionnelle. »
Ingénieur principal
Foire aux questions
Qu'est-ce qu'un circuit imprimé hybride ?
Un circuit imprimé hybride intègre plusieurs technologies de circuits imprimés (rigides, flexibles, haute fréquence, à dos métallique, etc.) dans une seule carte afin de répondre à des exigences de performance complexes qui ne peuvent être satisfaites par une seule technologie.
Comment savoir si mon application nécessite un circuit imprimé hybride ?
Envisagez un circuit imprimé hybride si votre application nécessite une combinaison des éléments suivants : contraintes d’espace, flexibilité mécanique, gestion thermique, performances haute fréquence ou interconnexions haute densité.
De quels fichiers de conception avez-vous besoin pour la fabrication de circuits imprimés hybrides ?
Nous avons besoin de fichiers Gerber, de fichiers de perçage, de plans de fabrication avec des informations détaillées sur l’empilement et des spécifications pour chaque section technologique. Notre équipe d’ingénieurs vous accompagne tout au long du processus de conception.
Proposez-vous des services de prototypage pour les circuits imprimés hybrides ?
Oui, nous proposons des services de prototypage pour les circuits imprimés hybrides, avec des délais légèrement plus longs en raison de la complexité du processus de fabrication. Cela vous permet de vérifier les performances avant de vous engager dans des cycles de production plus importants.
Quels tests sont effectués sur les circuits imprimés hybrides ?
Nous effectuons des tests complets, notamment des tests électriques à sonde mobile, des tests d’impédance pour les sections RF, des tests de flexibilité pour les parties flexibles et des tests de performance thermique pour les sections à âme métallique.
Transformez vos conceptions électroniques complexes en réalité grâce aux solutions avancées de circuits imprimés hybrides de MOKOPCB.
