Inspection du Premier Article (FAI)
Réussir votre circuit imprimé dès le premier essai n’est pas seulement une bonne pratique commerciale, c’est une condition essentielle pour survivre sur le marché concurrentiel de l’électronique d’aujourd’hui. Une seule carte défectueuse qui passe entre les mailles du filet et entre en production de masse peut coûter des milliers d’euros en matériaux mis au rebut, en retards de livraison et en relations clients détériorées. C’est là que l’inspection du premier article (FAI) devient votre police d’assurance qualité.

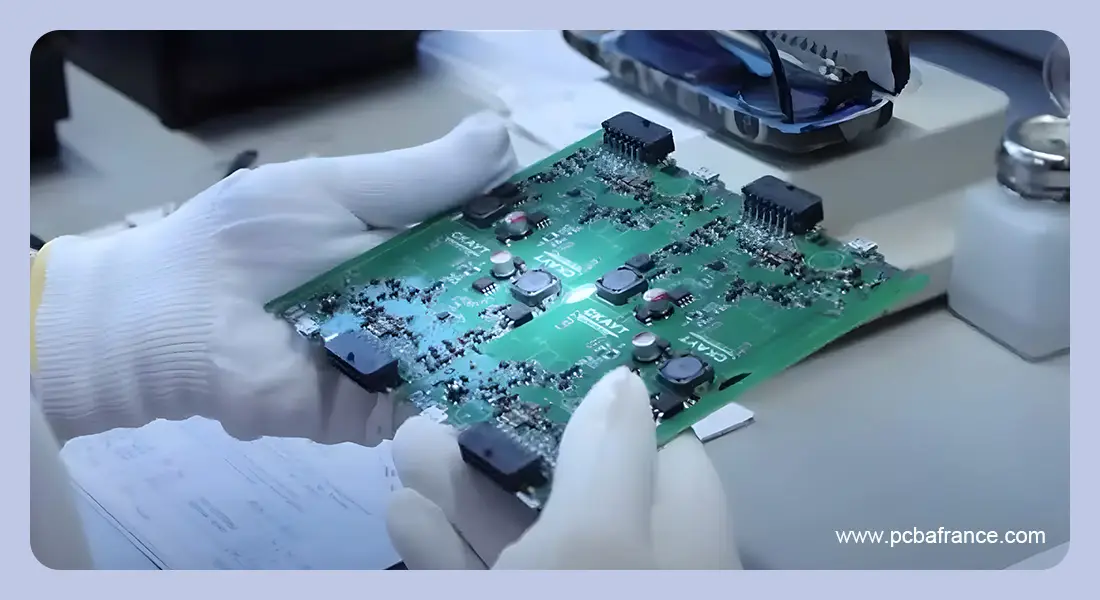

Qu'est-ce que l'inspection du premier article dans le domaine des circuits imprimés ?
L’inspection du premier article (FAI) est un processus de contrôle qualité qui est effectué pendant la fabrication des circuits imprimés. Cette méthode consiste à vérifier le premier circuit imprimé terminé afin de s’assurer qu’il a été produit conformément à toutes les exigences de conception et de production. En détectant les défauts le plus tôt possible, les fabricants de circuits imprimés évitent les coûts de retouche, réduisent les délais de livraison et s’assurent que chaque phase de production suivante est organisée conformément à la procédure confirmée. Que vous proposiez un nouveau produit ou que vous apportiez une modification à la conception, vous devez connaître le fonctionnement du processus d’inspection du premier article afin d’obtenir des cartes de circuits imprimés fiables et de haute qualité.
Principales procédures d'inspection du premier article des circuits imprimés
Dans la fabrication des circuits imprimés, la FAI comprend généralement :
- Vérification de la première pièce : confirme que la toute première carte d’un nouveau produit ou processus répond à toutes les spécifications de conception afin qu’elle puisse être utilisée de manière sûre et fiable.
- Inspection de l’installation des composants : garantit que chaque composant du PCBA est correctement placé et solidement fixé.
- Contrôle de la qualité de la soudure: examine les joints de soudure afin d’exclure tout défaut tel que des joints froids, des ponts ou des vides.
- Test électrique : effectue des tests électriques sur le PCBA afin de vérifier que les connexions du circuit sont correctes et que les performances électriques sont conformes aux exigences.
- Test fonctionnel : ce test est effectué pour s’assurer que la carte fonctionne comme prévu dans un environnement d’exploitation réel.
- Analyse et enregistrement des données : stockez et enregistrez les données et les statistiques de l’inspection de la première pièce pour une analyse ultérieure et la traçabilité.
Quand l'inspection du premier article est-elle nécessaire ?
Bien que la FAI soit utile pour tout projet, elle est nécessaire dans les cas où le risque de déviation est plus important, notamment:
- Lancement d’un nouveau produit (NPI) : lors du développement d’un nouveau produit, il est nécessaire de procéder à une inspection du premier article.
- Modifications techniques ou de conception : modifications importantes du nombre de couches, de la disposition des pièces ou d’autres caractéristiques importantes.
- Modifications de processus ou de fournisseurs : une inspection du premier article est nécessaire lorsque vous collaborez avec de nouveaux fabricants ou fournisseurs de matériaux. De plus, le déménagement dans de nouvelles installations nécessite également une FAI.
- Exigences réglementaires ou des clients : les marchés de l’aérospatiale, du médical, de l’automobile et de la défense exigent généralement que la documentation FAI fasse partie de leurs normes de qualité.
L'importance du processus d'inspection du premier article PCB
Détection précoce des défauts : les problèmes tels que la disposition, le placement des composants ou les problèmes de soudure peuvent être détectés avant la production en série et éviter des défaillances importantes à grande échelle.
Économies de temps et d’argent : la détection précoce des défauts permet d’économiser de l’argent en évitant les retouches coûteuses, les rebuts et les garanties. De plus, cela permet de respecter les calendriers de production.
Validation du processus : garantit que l’environnement de fabrication en termes de réglages des équipements, de réglages de refusion et de procédures d’assemblage peut être utilisé pour créer de manière répétée des cartes qui respectent les spécifications de conception.
FAI vs PPAP : principales différences et cas d'utilisation
Vous entendrez peut-être parler du PPAP (Production Part Approval Process) en même temps que du FAI. Bien que les deux concernent la qualité avant la production en série, ils sont utilisés à des fins différentes :
| Aspect | Inspection du Premier Article (FAI) | Processus d’Approbation des Pièces de Production (PPAP) |
|---|---|---|
| Objectif principal | Valider que la première unité fabriquée respecte toutes les spécifications de conception | Démontrer que l’ensemble du processus de production produit de manière constante des pièces conformes |
| Périmètre | Se concentre sur un seul échantillon de premier article | Couvre la capacité du processus en cours et le contrôle statistique |
| Documentation | Rapports dimensionnels, certificats de matériaux, résultats d’essais | Plans de contrôle détaillés, diagrammes de flux de processus, études de capabilité |
Formulaires d'un rapport d'inspection du premier article
Un rapport d’inspection du premier article (FAIR) est un document qui atteste que tous les échantillons ont été produits et contrôlés conformément aux exigences du client.
Ce rapport se présente sous trois formes : formulaire 1, formulaire 2 et formulaire 3. En outre, les trois formulaires fournissent un compte rendu complet du processus de production.
Formulaire 1 (responsabilité du numéro de pièce)
Le formulaire 1 conserve les informations sur le numéro de pièce inspectée et établit la traçabilité au sein de la production. Ses principaux objectifs sont les suivants :
Relier la pièce inspectée à l’ensemble du processus de fabrication.
Suivre toutes les modifications techniques susceptibles d’affecter la conception.
Relier le FAI parent à tous les sous-composants qui font partie de l’assemblage.
Formulaire 2 (responsabilité du produit)
Le formulaire 2 documente les matières premières, les processus spéciaux et les tests fonctionnels qui seraient impliqués dans la fabrication de la pièce.
Il est normalement divisé en deux parties :
Matières premières et processus spéciaux : répertorie les matériaux et les traitements spéciaux utilisés.
Tests fonctionnels : enregistre les résultats des tests fonctionnels afin de s’assurer que la pièce fonctionne comme prévu.
Formulaire 3 (responsabilité des caractéristiques)
Le formulaire 3 contient toutes les caractéristiques matérielles et fonctionnelles importantes de la pièce.
Les paramètres, qui peuvent se compter par centaines pour un circuit imprimé complexe, doivent être répertoriés avec le numéro de bulle ou le nom de la caractéristique.
Les documents justificatifs, notamment la feuille de dessin et les désignateurs de caractéristiques, permettent de garantir que toutes les caractéristiques peuvent être tracées et vérifiées par rapport aux exigences de conception.
Guide étape par étape pour créer votre premier rapport d'inspection d'article
Étape 1 : Préparation et collecte de la documentation
Rassemblez toute la documentation nécessaire, notamment :
- Spécifications techniques et exigences
- Registres des fournisseurs et des sources
- Liste complète des matières premières
- Dessins techniques et fichiers CAO
- Ensembles de données de définition numérique du produit
- Plans de fabrication détaillés
Étape 2 : Élaboration de votre plan d’inspection
- Annoter vos dessins de pièces pour identifier les exigences d’inspection
- Préparer les formulaires AS9102 pour une documentation systématique
- Remplir les formulaires 1 et 2 à l’aide des spécifications et de la nomenclature
- Remplir le formulaire 3 avec les outils d’inspection, les dimensions et les notes de tolérance
- Documenter les numéros de série et les types d’outils pour la traçabilité
Étape 3 : Documentation de la fabrication et du processus
Produire le premier article tout en documentant soigneusement toutes les étapes de traitement et les résultats d’inspection tout au long du processus de fabrication.
Étape 4 : Collecte des données et inspection
Effectuez une inspection approfondie à l’aide d’outils de mesure approuvés tout en conservant des enregistrements de traçabilité détaillés reliant les outils aux opérateurs qualifiés.
Étape 5 : Compilation et remise du rapport
Remplissez les données de mesure dans le formulaire AS9102 3 et compilez les documents justificatifs, y compris le certificat de conformité et les rapports d’essais fonctionnels.
Inspection du premier article chez MOKOPCB
L’inspection du premier article est l’un des processus de gestion de la qualité essentiels chez MOKOPCB. Afin de vérifier chaque caractéristique critique du premier assemblage de circuits imprimés, notre usine de Shenzhen est équipée de machines d’inspection avancées, telles que l’inspection automatique par rayons X (AXI), l’inspection optique automatisée (AOI) et des équipements de mesure de haute précision.
Notre processus FAI comprend :
Vérification détaillée avant la production : vérification des fichiers Gerber, des nomenclatures et des plans d’assemblage du client.
Inspection de précision : inspection AOI et aux rayons X pour vérifier les joints de soudure, les BGA et les connexions cachées.
Rapports complets : fourniture d’informations dimensionnelles, de résultats de tests et de photographies claires aux clients pour approbation.
Traçabilité et conformité : respect des normes IPC, ISO 9001 et des normes spécifiques aux clients pour une documentation complète.
Grâce au FAI, avant la production complète, MOKOPCB peut garantir à tous les projets de circuits imprimés, qu’il s’agisse de prototypage rapide ou de production en série, la plus haute qualité, performance et fiabilité.
