Afin de garantir la meilleure qualité et la plus grande précision possible pour votre projet d’assemblage de circuits imprimés (PCBA), MOKOPCB exige des fichiers de documentation spécifiques qui permettent à notre équipe de fournir des services d’assemblage précis et efficaces. Cet article répertorie toutes les exigences relatives aux fichiers nécessaires pour le PCBA et les recommandations requises pour mener à bien un projet.
Exigences relatives aux fichiers pour le PCBA
- Nomenclature (BOM)
La nomenclature est la base de votre projet PCBA. Elle contient la liste de tous les composants nécessaires à l’assemblage. Il s’agit d’un document essentiel qui garantit l’approvisionnement précis des pièces et le positionnement correct des composants.
Formats de fichiers acceptés : .xls, .xlsx, .csv
Format de soumission : fichier unique ou archive compressée (.zip ou .rar)
Pour les commandes consignées/en kit
- Votre nomenclature doit inclure les informations suivantes :
- Numéro de ligne : identification séquentielle pour chaque entrée de composant
- Quantité : nombre de pièces requis par assemblage de circuit imprimé
- Référence : identifiant de l’emplacement du composant (par exemple, R1, C2, U4, Q1)
- Référence : votre référence interne ou préférée
- Description du composant : description claire et détaillée de la pièce
- Type d’emballage : style de montage du composant (montage en surface, montage traversant ou mixte)
- Valeur du composant : spécifications électriques, le cas échéant
Pour les commandes clés en main et partiellement clés en main
- Incluez toutes les informations relatives à la commande en consignation, ainsi que :
- Nom du fabricant : fabricant officiel du composant
- Référence du fabricant (MPN) : référence exacte du fabricant
- Informations sur le distributeur : références des fournisseurs et distributeurs préférés
- Remarques sur les substitutions : pièces de rechange acceptables, le cas échéant
- Fichiers Gerber

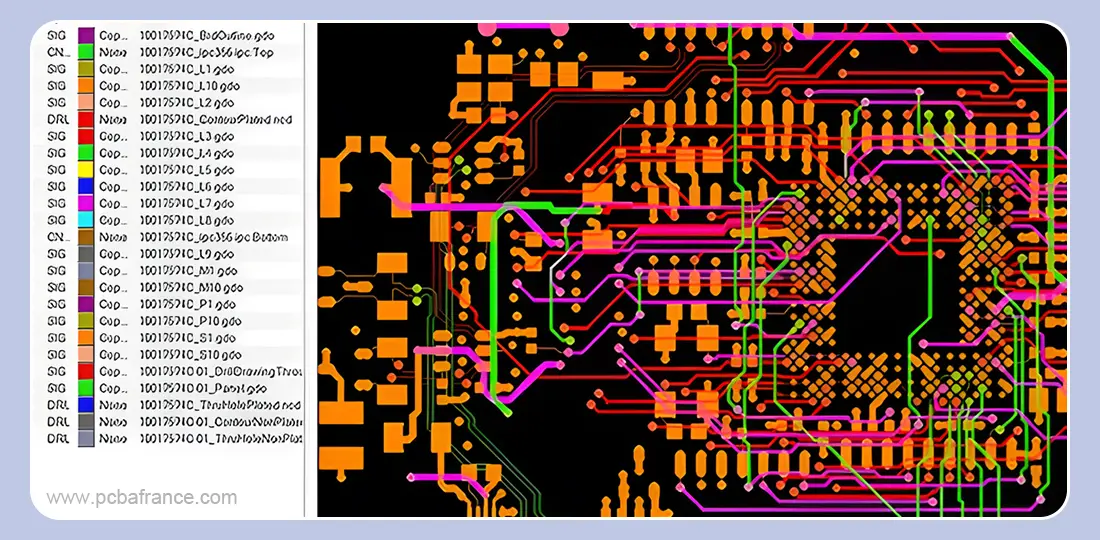

L’assemblage des circuits imprimés nécessite des fichiers Gerber au format standard RS-274X. Il est nécessaire que ces fichiers soient identiques à ceux utilisés dans la fabrication de vos circuits imprimés afin que l’alignement et le placement des composants soient parfaits.
Format de fichier : RS-274X Extended Gerber ou Gerber X2 (préféré pour les fonctionnalités avancées)
Format de soumission : archive compressée (.zip ou .rar)
Couches Gerber requises
- Couches essentielles :
Couches sérigraphiques : contours des composants, désignateurs de référence et marquages d’assemblage
Couches de cuivre : toutes les pistes conductrices, les pastilles et les couches planes
Couches de pâte à souder : données de pochoir pour le soudage des composants montés en surface
Couches de masque de soudure : zones d’exposition et de protection des composants
- Couches supplémentaires recommandées :
Fichiers de perçage (.drl ou .xln) pour un placement précis des trous
Notes de fabrication et dessins dimensionnels
Notes d’assemblage et marquages spéciaux
- Fichier centroid (données de placement)
Le fichier centroid contient des informations détaillées sur le positionnement pour nos machines d’assemblage automatisées, garantissant ainsi un placement et une orientation précis des composants.
Également connu sous le nom de : fichier de placement, données XY, fichier d’insertion ou fichier de placement des composants
Format de fichier : .csv, .txt ou .xls
Format de soumission : compressé s’il y a plusieurs fichiers (.zip ou .rar)
Données de centroïde requises :
Référence : identifiant du composant correspondant à la nomenclature et à la sérigraphie
Coordonnée X : position de placement horizontale (dans les unités spécifiées)
Coordonnée Y : position de placement verticale (dans les unités spécifiées)
Angle de rotation : orientation du composant en degrés
Côté du circuit imprimé : désignation de la couche supérieure ou inférieure
Remarque importante : les fichiers de centroïde ne doivent inclure que des composants SMT (Surface Mount Technology). Les composants à trous traversants sont assemblés à l’aide de processus manuels guidés par des schémas d’assemblage et des références sérigraphiques.
Documentation complémentaire recommandée
Bien qu’ils ne soient pas obligatoires, ces documents supplémentaires amélioreront considérablement la qualité de l’assemblage et réduiront le risque de problèmes de fabrication :
Plans d’assemblage
- Représentations visuelles détaillées du placement des composants
- Spécifications et tolérances des dimensions critiques
- Exigences particulières en matière de séquence d’assemblage
- Directives relatives à la polarité et à l’orientation des composants
Instructions d’assemblage spéciales
- Procédures de manipulation spécifiques pour les composants sensibles
- Exigences particulières en matière de soudure ou de fixation
- Procédures de test et de validation après assemblage
- Instructions de programmation pour les microcontrôleurs ou les dispositifs programmables
Documents de référence
- Photographies haute résolution de circuits imprimés correctement assemblés
- Images détaillées des zones d’assemblage critiques
- Comparaisons avant et après l’assemblage
- Photos d’identification et de vérification des composants
Vous pouvez soumettre vos fichiers directement via notre portail en ligne sécurisé ou en les envoyant à sale@mokotechnology.com
Assistance technique pour optimiser la précision de vos fichiers
Notre équipe d’ingénieurs expérimentés est à votre disposition pour vous aider dans la conversion des formats de fichiers, l’optimisation des nomenclatures, l’approvisionnement en composants, les recommandations DFA et les consultations d’assemblage personnalisées. De la révision initiale des fichiers à l’inspection et aux tests finaux, nous respectons les normes de qualité les plus strictes tout au long du processus PCBA. MOKOPCB s’engage à collaborer avec vous sur votre prochain projet PCBA et à garantir des résultats qui dépassent vos attentes.
