Vous vous arrachez les cheveux devant un schéma de circuit imprimé encombré et vous vous inquiétez à la fois des performances électriques, des performances thermiques, de la facilité d’assemblage ou des budgets ? Souvent, ce compromis repose également sur un choix crucial en matière de composants : QFP vs QFN. Si vous hésitez entre ces deux boîtiers populaires, vous n’êtes pas seul.
Ce blog explore les différences entre QFP et QFN. Nous ne nous contentons pas de faire une comparaison claire, mais nous fournissons également des scénarios concrets pour vous aider à prendre la bonne décision pour votre prochain projet.

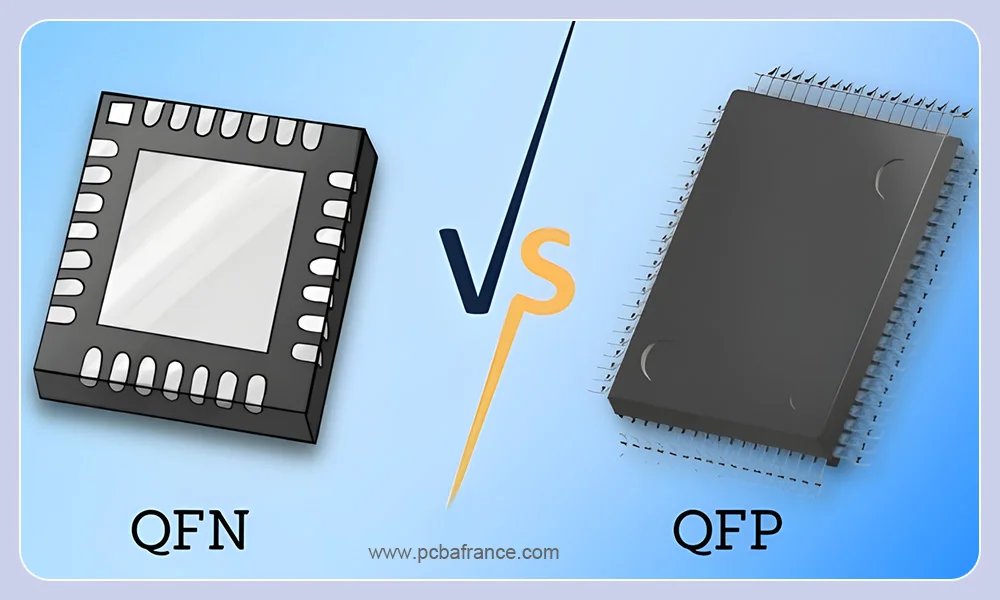

Comprendre les boîtiers QFP vs QFN : aperçu rapide
QFP est l’abréviation de Quad Flat Package, qui est un type de circuit intégré (CI) à montage en surface avec des broches en forme d’ailes de mouette ou en L s’étendant des quatre côtés de son corps principal. QFN signifie Quad Flat No-lead Package. Il a une conception plate et sans broches, utilisant une série de plots de contact conducteurs sur le dessous à la place de broches saillantes.
Les boîtiers QFP vs QFN sont tous deux des boîtiers SMT. La différence évidente entre eux est que les boîtiers QFP ont des broches (également appelées pins), tandis que les boîtiers QFN n’en ont pas. Outre cette différence, il existe de nombreuses distinctions entre les boîtiers QFP et QFN. Vous trouverez ci-dessous une comparaison détaillée.
QFP vs QFN : quelles sont les différences ?
Dans cette partie, nous avons répertorié les 7 principales différences entre les boîtiers QFP vs QFN afin de vous aider à mieux les comprendre. Passons-les en revue une par une, puis consultez le tableau simple à la fin pour une comparaison rapide et intuitive.
1. Construction fondamentale et apparence physique
La forme physique des boîtiers QFP vs QFN est rectangulaire ou carrée. Le boîtier QFP comporte des broches courbées et saillantes sur les quatre côtés, qui sont facilement visibles et accessibles. En revanche, le boîtier QFN est un boîtier sans broches, mais comporte des pastilles métalliques sur le fond et les côtés du boîtier.
2. Pas des broches et nombre de broches
Un boîtier quad flat présente un pas de broches plus fin entre ses broches en forme d’ailes de mouette. Plus le nombre de broches est élevé, plus le pas est petit. Un boîtier quad flat sans broches présente des pas de pastilles sur la surface inférieure, qui sont généralement plus grands.
Le QFP comporte généralement entre 32 et plus de 100 broches, en raison de ses broches en forme d’ailes de mouette à pas fin sur les quatre côtés, ce qui permet d’accueillir davantage de broches. Cependant, le QFN permet généralement moins de broches en raison de sa conception sans broches. Les pastilles plates sont situées sur la face inférieure, ce qui prend plus de place et limite le nombre total de connexions.
3. Performances thermiques (dissipation thermique)
Lorsqu’il s’agit de choisir entre QFP vs QFN, la gestion thermique est souvent l’un des facteurs clés à prendre en compte. Les boîtiers QFN ont généralement de meilleures performances thermiques que les boîtiers QFP en raison de leur conception structurelle. Les pastilles métalliques et la pastille thermique sont positionnées sous la puce, ce qui permet une dissipation directe de la chaleur. La chaleur générée par le QFN peut alors se propager à travers des plans de cuivre ou des vias thermiques, ce qui permet une dissipation plus rapide et plus efficace.
Passons maintenant au QFP. Il utilise des broches saillantes et un boîtier pour transférer la chaleur. Il s’agit d’un chemin thermique plus long et moins direct, ce qui réduit l’efficacité de la dissipation thermique.
4. Performances électriques
Sans conception à broches, le QFN présente moins d’inductance et de capacité parasites, ce qui le rend idéal pour les circuits à haute vitesse ou à haute fréquence. Les circuits intégrés à broches, comme le QFP, sont équipés de broches saillantes, ce qui augmente l’inductance en raison de la longueur des broches. Les performances électriques dans les circuits à haute fréquence (>1 GHz) peuvent en être affectées.
5. Fiabilité mécanique
En ce qui concerne le choix entre QFN vs QFP, il existe un autre problème qui est facilement négligé, à savoir la fiabilité. Si vos produits doivent subir des vibrations, des contraintes mécaniques ou des cycles thermiques, le QFP pourrait être un bon choix. Lorsque vous souhaitez acquérir des cartes de circuits imprimés fiables et durables pour une utilisation en extérieur ou dans l’automobile, les QFP ont généralement une durée de vie plus longue que les QFN avant que des problèmes de soudure, tels que des fissures, ne surviennent.
Bien sûr, vous pouvez appliquer d’autres mesures pour protéger les circuits intégrés sans broches, comme l’enrobage de vos QFN. Mais cela ne signifie pas que les QFN ont la même durée de vie que les QFP, ce qui augmente également le coût en raison d’une étape supplémentaire dans le processus.
6. Variantes de boîtiers
Les boîtiers QFP vs QFN existent en différentes variantes, adaptées à diverses exigences. Voici quelques-unes des variantes courantes.
Les variantes de boîtiers QFP se distinguent par des différences d’épaisseur, de matériaux et d’application, notamment
TQFP (boîtier quadruple plat mince) – Boîtier en plastique avec une hauteur plus mince de 1 mm.
LQFP (Low Profile Quad Flat Package) – Conception mince avec une hauteur de 1,4 mm.
PQFP (boîtier plastique quadruple plat) – Fabriqué en plastique.
CQFP (boîtier céramique quadruple plat) – Utilise la céramique comme matériau de base.
Les variantes des boîtiers QFN diffèrent principalement par leur structure, leurs matériaux et leurs caractéristiques de performance, notamment :
QFN moulés en plastique – Une option économique pour une utilisation à basse fréquence (2 à 3 GHz).
QFN à cavité d’air – Plus coûteux, adaptés aux utilisations de 20 à 25 GHz.
Boîtiers QFN à flancs mouillables – Faciles à inspecter au niveau des soudures.
QFN de type poinçonné – Utilisation d’outils de poinçonnage pour séparer les cavités moulées individuelles.
QFN de type scié – Moulés en matrices, puis découpés en unités individuelles.
QFN à puce retournée – Chemins électriques plus courts entre le cadre en cuivre-plomb et la puce en silicium.
QFN à connexion par fil – Connectent les composants externes à la borne de la puce à l’aide de fils.
7. Considérations relatives à l’assemblage et à la retouche
En raison des caractéristiques de ses broches, le boîtier QFP offre une meilleure stabilité et peut s’aligner avec les pastilles lors du processus d’assemblage des circuits imprimés. Le QFN n’offre qu’une stabilité générale, ce qui nécessite un placement et une inspection minutieux avant et après le soudage par refusion.

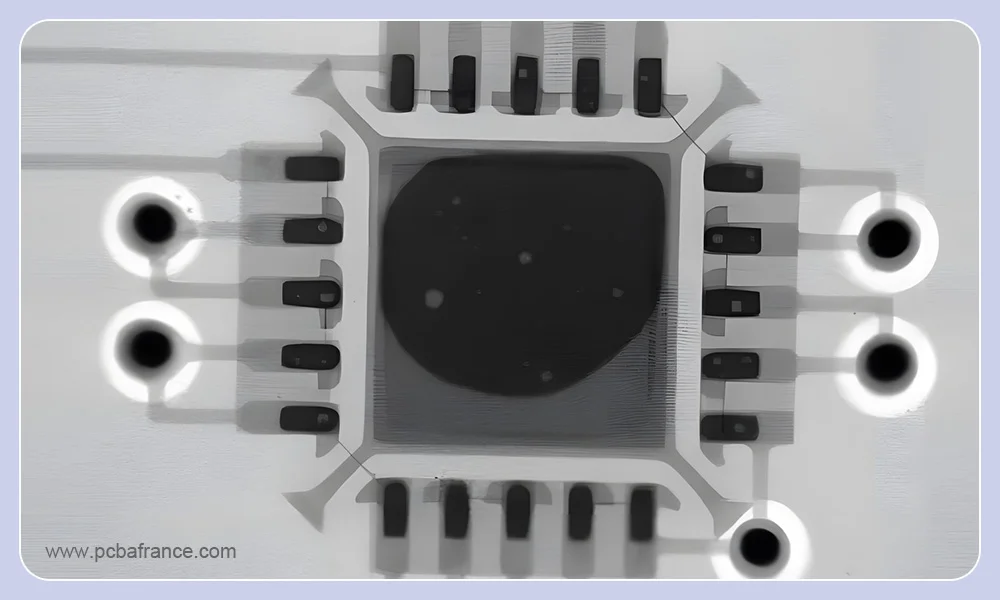

Comme les joints de soudure cachés du QFN, il est nécessaire de souder avec précision à l’aide d’un pochoir PCB et d’un four à refusion. L’inspection et la retouche constituent également un défi de taille, car elles nécessitent une inspection aux rayons X et d’autres méthodes de test avancées pour détecter les défauts. Le QFP peut être plus facile à souder et à retravailler grâce à ses fils exposés. Vous pouvez utiliser un fer à souder pour effectuer des réparations de manière pratique et facile.
Tableau récapitulatif : QFP vs QFN en un coup d’œil
| Différences | QFP (boîtier quadruple plat) | QFN (boîtier quadruple plat sans broches) |
| Empreinte | Plus grande | Relativement plus petite que le QFP |
| Configuration des broches | Broches en forme d’ailes de mouette ou en L sur les côtés | Sans broches, pastilles inférieures |
| Pas des broches | Petit, y compris 0,5 mm, 0,4 mm, etc. | Généralement plus grand, y compris 0,65 mm, 0,8 mm, etc. |
| Nombre de broches | Nombre de broches plus important, généralement de 32 à plus de 100. | / |
| Inspection des joints de soudure | Visuelle | Cachée, nécessite une radiographie |
| Mécanique Détente | Meilleure | Plus rigide |
| Facilité d’assemblage | Plus facile | Plus difficile |
| Performances thermiques | Modérées | Excellentes |
| Performances électriques | Bonnes (inductance plus élevée) | Meilleures (faible inductance) |
| Applications | Électronique grand public, électronique automobile, systèmes de contrôle industriels, etc. | Électronique portable, appareils RF (radiofréquence), applications de gestion de l’alimentation, télécommunications, etc. |
| Fiabilité | Plus fiable | Modérée |
| Retouche | Plus facile, soudure à la main | Plus difficile, nécessite un four de refusion et un pochoir pour circuit imprimé |
Choisir entre QFP vs QFN : un guide de décision basé sur des scénarios
Maintenant que vous connaissez les principales différences entre QFP vs QFN, avez-vous une idée pour choisir le bon ? Si ce n’est pas le cas, répondez aux questions essentielles ci-dessous pour trouver votre réponse :
1. Dans quelle mesure votre projet est-il sensible à l’espace physique ?
Scénario A : carte extrêmement limitée en termes d’espace
Décision : n’hésitez pas à choisir le QFN.
Raison : il offre un encombrement réduit et un profil plus bas, ce qui le rend adapté à une conception compacte.
Scénario B : espace suffisant sur la carte
Décision : le QFP est plus économique.
Raisonnement : le boîtier QFP est plus facile à manipuler, à inspecter et à retravailler grâce à ses broches exposées.
2. Quelle est la dissipation de puissance de la puce ?
Scénario A : conception à forte consommation d’énergie
Décision : le QFN est presque obligatoire.
Raisonnement : le tampon thermique sous le QFN et les tampons métalliques sur le dessous assurent une dissipation thermique directe et supérieure.
Scénario B : conception à faible consommation d’énergie
Décision : le QFP est suffisant.
Justification : une dissipation thermique modérée est acceptable pour les conceptions à faible consommation d’énergie.
3. Quelle est l’importance de l’intégrité du signal ?
Scénario A : Circuits numériques haute fréquence ou haute vitesse
Décision : le QFN est un meilleur choix.
Justification : il présente moins d’effets parasites, ce qui est avantageux pour les émetteurs-récepteurs RF ou les modules 5G.
Scénario B : Dispositifs standard ou basse fréquence
Décision : les boîtiers QFP et QFN peuvent tous deux convenir, mais le QFP peut être moins coûteux.
Raisonnement : pour les signaux basse fréquence, le QFP est suffisant pour gérer l’inductance.
4. Vos capacités de fabrication et d’assemblage sont-elles prêtes ?
Scénario A : chaîne d’assemblage avancée avec placement précis et inspection par rayons X
Décision : les boîtiers QFP vs QFN conviennent tous deux.
Justification : le QFN avec conception sans plomb nécessite un contrôle et une manipulation plus rigoureux pendant le processus de soudage, ainsi que des méthodes de test avancées pour inspecter les joints de soudure cachés.
Scénario B : Outils d’assemblage limités ou retouches manuelles fréquentes
Décision : le QFP est préférable.
Raisonnement : il est facile d’inspecter, de tester et de retravailler les broches exposées à la main.
Conclusion
Après avoir lu cet article, vous avez peut-être clarifié certaines des confusions que vous pouviez avoir au sujet du QFP et du QFN. Le choix entre les deux n’est pas facile et de nombreux facteurs doivent souvent être pris en compte. Si vous ne savez toujours pas lequel choisir, envoyez vos fichiers de conception à MOKOPCB. Nos experts vous fourniront des recommandations professionnelles sur les boîtiers QFP et QFN en fonction de la conception de votre circuit imprimé, de son application, de sa fabrication, etc.
