Protoboard vs Breadboard : faire le bon choix en toute simplicité

Lors de la conception et du test de circuits, les ingénieurs débutants comme expérimentés ont besoin d’outils adaptés pour vérifier et optimiser leurs conceptions. Le protoboard et le breadboard sont deux outils couramment utilisés. Cependant, beaucoup de gens, même certains experts chevronnés, confondent souvent les termes « protoboard » et « breadboard », ce qui rend difficile de les distinguer dans une discussion.

Cet article compare en détail le protoboard et le breadboard, en soulignant leurs principales différences, leurs avantages et leurs inconvénients, ainsi que les scénarios dans lesquels ils peuvent être utilisés. Que ce soit pour la vérification temporaire d’un circuit ou le prototypage permanent, ce blog vous fournira une référence pour vous aider à prendre votre décision.

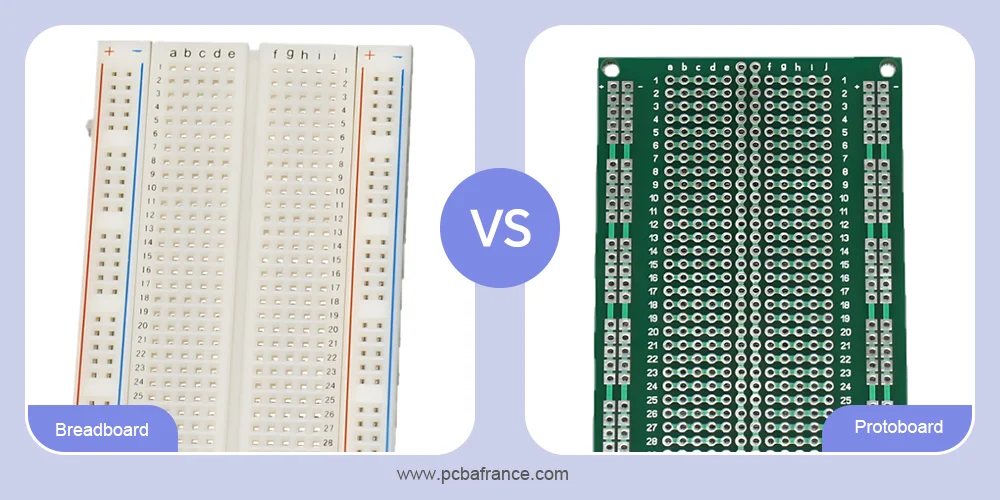

Protoboard et breadboard en bref

Qu’est-ce qu’une carte de prototypage : une carte de prototypage soudée

La carte de prototypage, également appelée carte prototype, carte perforée ou carte à bandes, est utilisée pour construire des circuits prototypes permanents. Elle est généralement fabriquée à partir d’un matériau isolant, généralement de la fibre de verre ou du phénolique, avec une grille de trous et de pastilles de soudure reliés entre eux par des pistes en cuivre. Cette disposition en grille est conçue avec précision pour permettre une construction efficace des circuits, répondant à la fois aux exigences d’ordre et de flexibilité. Les composants peuvent être soudés directement sur la carte pour une connexion durable et fiable, adaptée aux projets finalisés.

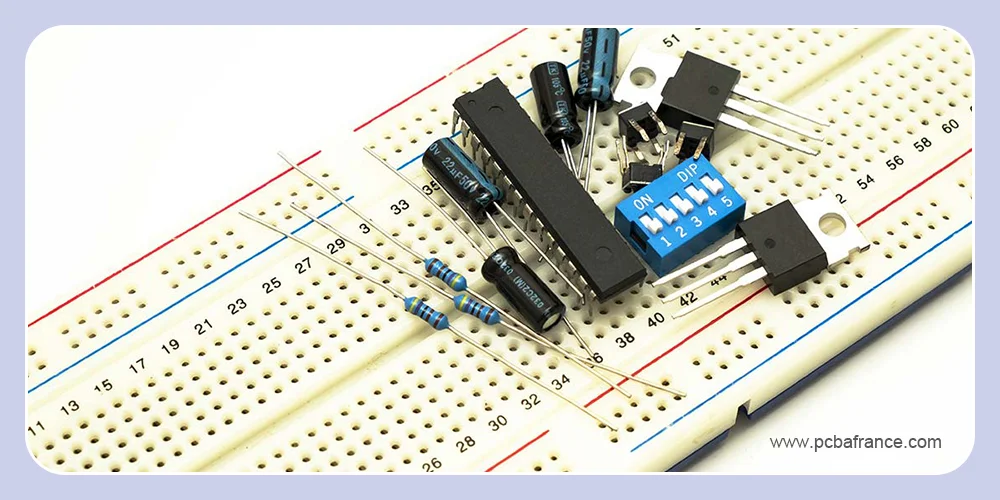

Qu’est-ce qu’une carte d’essai : une plateforme de prototypage sans soudure

Le terme « breadboard » (planche à pain) trouve son origine aux débuts de l’électronique. Les gens clouaient ou vissaient directement dans la planche en bois utilisée pour couper le pain afin de connecter des circuits électriques. Une planche à pain, également appelée planche à pain sans soudure, est constituée d’un corps rectangulaire en plastique comportant une série de trous dans lesquels on insère les composants ou les fils. C’est un outil idéal pour créer des circuits temporaires sans avoir besoin de souder. La planche à pain est donc parfaite pour vérifier et déboguer rapidement lors de la phase initiale de conception.

Protoboard vs breadboard : les 10 principales différences expliquées

Après avoir acquis une compréhension de base de la carte de prototypage et de la carte à pain, nous avons répertorié ici les 10 principales différences afin de vous aider à mieux les comprendre.

Protoboard et breadboard : quels sont leurs avantages et leurs inconvénients ?

Avant de choisir entre une carte de prototypage et une maquette, il est essentiel de connaître leurs avantages et leurs inconvénients. Les avantages et inconvénients détaillés ci-dessous peuvent vous aider dans votre choix.

Quels sont les principaux avantages de la carte de prototypage ?

• Grande durabilité – Les composants électroniques sont soudés sur la carte de prototypage, créant ainsi des connexions robustes et permanentes qui offrent une résistance mécanique supérieure à celle d’une carte d’essai. Même si la carte de prototypage est déplacée ou secouée, les soudures ne se cassent pas et ne se déconnectent pas facilement, ce qui garantit un fonctionnement stable.
• Options de disposition personnalisées flexibles – Une carte de prototypage permet de personnaliser la disposition des circuits plutôt que d’être limité à une grille fixe. Elle est idéale pour construire des circuits complexes qui ne peuvent pas être facilement adaptés à une carte d’essai.
• Idéal pour les projets permanents – Avec ses soudures robustes, la carte de prototypage est idéale pour les projets permanents avec des configurations relativement fixes, offrant une solution fiable, durable et résistante. Elle est également utile pour construire des prototypes qui seront ensuite transférés sur un circuit imprimé final.
• Rentable pour une utilisation à long terme – Malgré son coût initial plus élevé, une carte de prototypage offre une meilleure valeur à long terme lorsqu’elle est utilisée pour plusieurs projets.

Quels sont les principaux inconvénients de la carte de prototypage ?

• Nécessite des compétences en soudure – Il est nécessaire d’avoir des compétences relativement avancées en soudure pour éviter d’endommager les composants et de causer de mauvais joints de soudure.
• Modifications fastidieuses – Une fois les composants soudés, il devient difficile d’apporter des modifications. Ces modifications ne sont pas aussi simples à réaliser que sur une maquette. Vous devez retirer les composants soudés à l’aide d’outils, puis souder la nouvelle pièce ou la pièce correcte.
• Contraintes liées à la réutilisabilité – Bien que les cartes de prototypage puissent être réutilisées, les soudures et dessoudures fréquentes peuvent dégrader la carte au fil du temps. Une utilisation excessive peut également endommager les pistes en cuivre.
• Ne convient pas au prototypage rapide – Si les soudures améliorent la stabilité des circuits, elles réduisent l’adéquation des cartes de prototypage au prototypage rapide nécessitant des révisions fréquentes de la conception. L’ajustement d’un circuit soudé demande du temps et des efforts, ce qui retarde souvent les itérations de conception au stade précoce.

Quels sont les principaux avantages des breadboards ?

• Sans soudure – Les cartes d’essai utilisent des pinces à ressort pour fixer les composants, éliminant ainsi les besoins de soudure. Elles sont idéales pour les débutants qui souhaitent installer rapidement les composants sans se soucier des erreurs de soudure.
• Réutilisables pour plusieurs projets – Les cartes d’essai sont conçues pour être utilisées à plusieurs reprises pour différents projets. Vous pouvez rapidement réorganiser les composants pour créer différentes configurations et tester des idées de conception.
• Idéal pour le prototypage rapide et l’expérimentation – Les cartes d’essai sont bien adaptées au prototypage rapide et à l’expérimentation. Elles permettent de placer rapidement les composants, d’évaluer différentes configurations et d’apporter des modifications sur place, ce qui les rend indispensables pour les premières étapes de la conception de circuits.
• Économique et adapté aux débutants – La maquette est peu coûteuse et facile à acheter, ce qui en fait un bon choix pour les amateurs et les projets électroniques DIY.

Quels sont les principaux inconvénients des breadboards ?

• Utilisation à court terme – Les cartes d’essai ne sont pas conçues pour une utilisation à long terme. Les contacts peuvent s’user ou se desserrer avec le temps, ce qui entraîne de mauvaises connexions.
• Câblage encombrant – Les cartes d’essai peuvent entraîner des agencements encombrants, en particulier lorsque de nombreux composants doivent être installés. Les fils exposés peuvent rendre difficile le maintien d’une disposition organisée, ce qui peut compliquer le dépannage ultérieur.
• Limité pour les circuits complexes – D’une manière générale, une maquette est plus adaptée aux circuits simples comportant moins de composants. Pour la conception de circuits complexes ou sophistiqués, elle peut facilement entraîner des connexions peu fiables et une difficulté accrue dans la gestion de la disposition.

Protoboard vs breadboard : quand utiliser l’un ou l’autre ?

Vous ne savez toujours pas lequel choisir ? Dans cette comparaison entre protoboard et breadboard, nous vous aiderons à prendre une décision en nous basant sur des scénarios réels. Le tableau ci-dessous vous permet de voir en un coup d’œil quelle option convient à chaque situation.

Utilisez une carte de prototypage lorsque :

• Lorsque votre conception est finalisée – Les connexions soudées offrent une meilleure résistance mécanique et une meilleure stabilité électrique. Vous pouvez transférer la disposition vers votre conception de circuit imprimé pour la production en série.
• Lorsque les circuits doivent être fiables à long terme – Les connexions soudées permanentes garantissent une stabilité et une fiabilité à long terme.
• Lorsque vous travaillez avec des circuits complexes ou à haute fréquence – Les cartes de prototypage peuvent prendre en charge des configurations personnalisées et précises, réduisant ainsi les interférences et les problèmes de connexion qui peuvent survenir sur une carte d’essai.

Utilisez un breadboard lorsque :

• Lorsque vous expérimentez ou prototypez rapidement – Permet de tester rapidement différentes configurations de circuits sans soudure. Les composants peuvent être insérés, retirés et réorganisés de manière flexible.
• Lorsque vous travaillez sur des projets à un stade précoce ou temporaires – vous pouvez rapidement et simplement ajuster les premières itérations afin de vérifier différentes idées de conception. Il est facile de construire un circuit unique.
• Lorsque vous testez des circuits simples – une maquette suffit, ce qui est pratique pour la validation avant de passer à une carte de prototypage ou à un circuit imprimé.
• Lorsque vous prévoyez de réutiliser les composants ultérieurement – sans soudure, les composants de la maquette peuvent être facilement retirés pour d’autres projets.

À retenir

Pendant la phase expérimentale, les cartes d’essai sont les plus adaptées. Elles sont flexibles et rapides à utiliser pour l’expérimentation. Les cartes de prototypage offrent des connexions fiables et permanentes. Elles sont plus appropriées pour les constructions finales. Le passage de la carte de prototypage à la carte d’essai marque le passage de l’expérimentation à une construction plus permanente. Si vous êtes perdu dans votre phase de développement de circuit, contactez MOKOPCB pour obtenir de l’aide et des conseils professionnels.

FAQ

Les cartes de prototypage sont-elles adaptées aux débutants ?

Bien sûr ! Les débutants peuvent utiliser des cartes de prototypage, mais certaines compétences en soudure sont nécessaires. Ce n’est pas très difficile.

Une carte de prototypage peut-elle être réutilisée ?

Oui, elles peuvent être réutilisées. Notez toutefois que des soudures et des dessoudages fréquents peuvent user la carte ou endommager les pistes en cuivre au fil du temps.

Puis-je utiliser une maquette de manière permanente ?

Nous ne le recommandons pas. Une maquette est conçue pour des circuits temporaires. Les contacts peuvent se desserrer avec le temps, ce qui rend les connexions peu fiables.
