La panélisation des circuits imprimés est une étape importante dans la production de circuits imprimés. Un panneau PCB combine plusieurs petits circuits imprimés en un seul circuit plus grand. Par rapport à la production individuelle de circuits imprimés, la panélisation améliore non seulement l’efficacité de la production, mais permet également d’optimiser le rendement. Voyons maintenant comment les Panneau PCB améliorent l’efficacité de la production de circuits imprimés et tout ce que vous devez savoir à ce sujet.

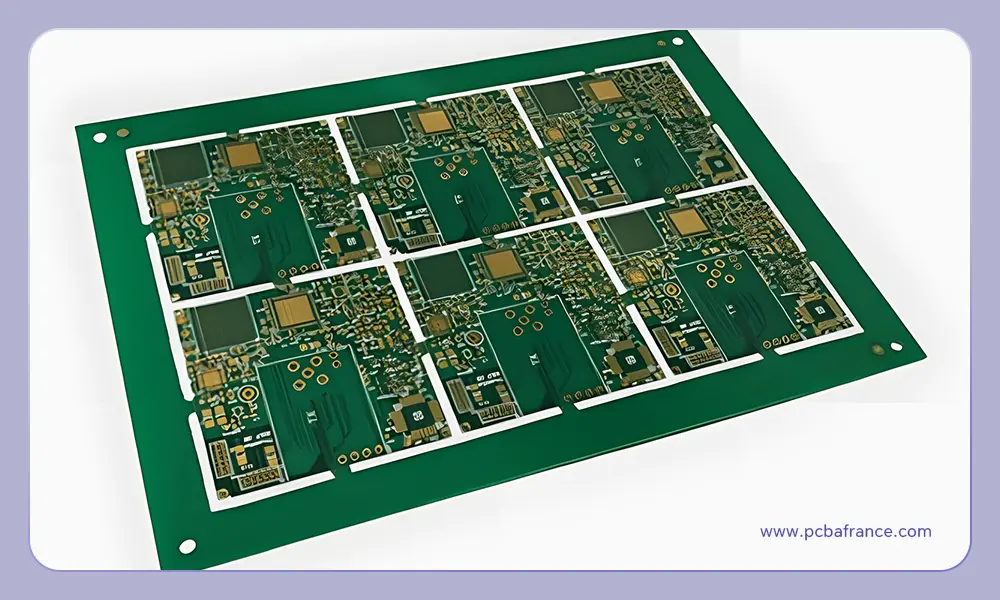

Qu’est-ce qu’un panneau PCB ?
Un panneau PCB, également appelé matrice de circuits imprimés, est une carte de circuit imprimé plus grande qui contient plusieurs cartes individuelles combinées, ce qui facilite leur déplacement sur la chaîne de montage. Les cartes de circuit imprimé peuvent avoir la même conception ou une conception différente. La panélisation des circuits imprimés permet de manipuler ces petites cartes de circuit imprimé en même temps, ce qui améliore considérablement l’efficacité.
Pourquoi les Panneau PCB sont-ils essentiels ?
Imaginez que des milliers de circuits imprimés individuels doivent être manipulés et traités séparément. Quelle perte d’efficacité cela représenterait-il ? C’est pourquoi les panneau PCB jouent un rôle essentiel en améliorant l’efficacité globale du processus. Découvrons ensemble leurs autres avantages.
Une efficacité de production accrue : les cartes sont traitées simultanément, ce qui réduit le nombre d’étapes du processus. Cela permet d’assurer un rendement maximal en peu de temps, ce qui est essentiel pour la production à grande échelle.
Coûts de fabrication réduits : partage de la configuration initiale et des matériaux, ce qui minimise les déchets et les dépenses en outillage. Pour la production en série, cela peut réduire les coûts de fabrication unitaires des circuits imprimés.
Meilleure vitesse d’assemblage : les machines de placement peuvent placer des composants sur plusieurs cartes en un seul passage pendant le processus d’assemblage des circuits imprimés, ce qui réduit la durée du processus.
Risques de dommages minimisés : la panélisation des circuits imprimés permet de protéger les cartes de circuits imprimés contre les contraintes mécaniques, les vibrations et les chocs, évitant ainsi tout dommage pendant le processus de fabrication. Les panneau PCB sont plus faciles à assembler, à transporter et à stocker.
Qualité constante : tous les circuits imprimés individuels du grand panneau PCB sont soudés et testés dans les mêmes conditions, conformément aux procédures standard. Enfin, cette cohérence améliore la qualité et minimise les défaillances.
Différents types de Panneau PCB
Pour s’adapter aux différentes tailles et formes des cartes, il existe différents types de panneau PCB adaptés à la conception des cartes. Les types courants sont les suivants :
Panelisation standard pour plus de simplicité (AAAA)
Il s’agit du type de panneau PCB le plus courant, offrant une compatibilité générale. Des circuits imprimés identiques sont placés dans une grille régulière pour former un panneau PCB. Cela simplifie la conception, la dépanneillage et la planification de la production, ce qui est idéal pour les cartes uniformes à grand volume.
Panelisation pivotée pour une meilleure utilisation des matériaux
Ce type de panneau PCB convient aux conceptions de PCB de forme irrégulière. Certains PCB peuvent être pivotés de 90 ou 180 degrés afin d’optimiser l’utilisation des matériaux dans un panneau PCB. Mais cette approche présente également certains inconvénients. Elle peut réduire la vitesse d’assemblage. En raison de la rotation, il est également difficile d’inspecter la carte de circuit imprimé, ce qui augmente le taux d’erreur lors de l’inspection visuelle.
Panelisation combinée pour les conceptions complexes (ABCD)
La panélisation combinée comprend différentes cartes de circuits imprimés de conceptions différentes, qui sont combinées selon certains principes. Elle est idéale pour les jouets électroniques et les appareils ménagers, qui nécessitent différents types de circuits imprimés. Mais sur la chaîne de montage, la gestion des variations de produits est un défi. Si une carte du panneau PCB échoue au contrôle qualité, cela affecte le rendement global. Le panneau PCB ne peut pas fournir un ensemble complet de cartes.
3 principales méthodes de dépanélisation des circuits imprimés
Il existe aujourd’hui trois techniques principales de panélisation des circuits imprimés, chacune présentant des avantages et des inconvénients. C’est souvent la conception du circuit imprimé qui détermine laquelle utiliser.

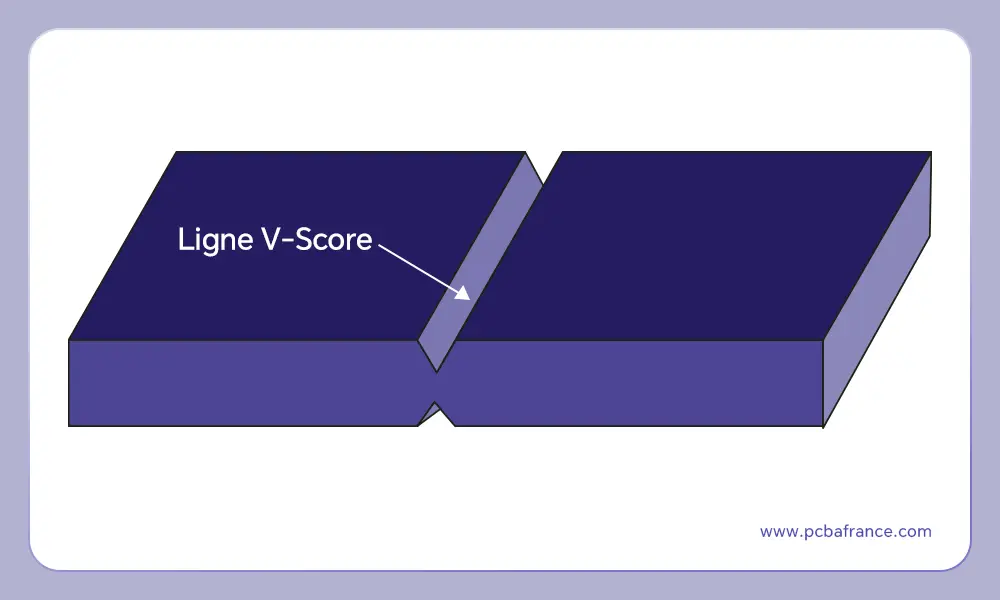

Rainurage en V
Utilisez une lame inclinée pour retirer un tiers de l’épaisseur le long du haut et du bas des circuits imprimés, créant ainsi une ligne droite en forme de V entre les circuits individuels. Le tiers restant de l’épaisseur du matériau maintient les circuits ensemble. Après l’assemblage, des outils sont généralement utilisés pour les séparer le long de la rainure en V.
Avantages : il s’agit d’une solution rapide et économique, idéale pour les séparations en ligne droite.
Inconvénients : cette méthode est uniquement adaptée aux circuits imprimés rectangulaires ou à bords droits et peut laisser des bords irréguliers si elle n’est pas réalisée avec précision. Si les composants sont suspendus au bord du circuit imprimé, ils risquent d’être endommagés lors de la séparation.

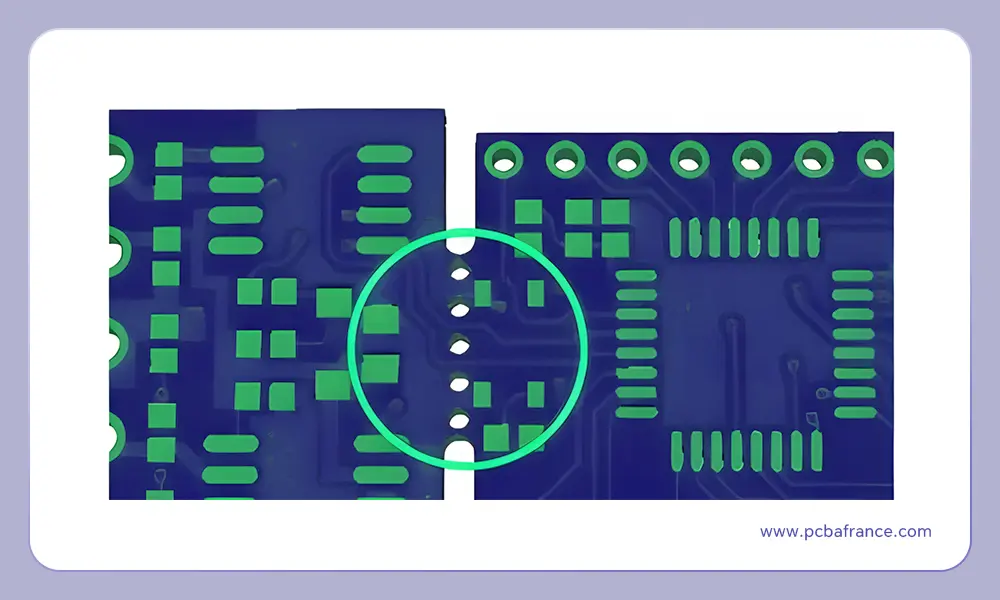

Acheminement par languettes
Lorsque le rainurage en V n’est pas adapté, on utilise à la place le routage par languettes. Dans ce cas, le circuit imprimé est pré-découpé, puis assemblé à l’aide de petites languettes (mouse bites) perforées, généralement de 3 à 5 trous. Cette technique permet de prendre en charge les conceptions de circuits imprimés comportant des composants qui dépassent du bord.
Avantages : convient aux formes complexes et aux conceptions de circuits imprimés non rectangulaires. Les cartes peuvent être retirées du panneau PCB à la main avec une meilleure qualité des bords qu’avec le rainurage en V.
Inconvénients : nécessite des étapes de découpe préalables, ce qui le rend plus lent que le rainurage en V. Il peut rester de petites irrégularités qui devront être poncées.
Routage par languettes solides
Le routage par languettes solides est similaire au routage par languettes, mais sans perforations. Les cartes de circuits imprimés sont reliées par des languettes solides. Lors du dépanélisation, le panneau PCB doit être découpé à l’aide d’outils.
Avantages : offre une grande rigidité du panneau PCB pendant le processus d’assemblage, minimisant les mouvements.
Inconvénients : cette méthode nécessite des étapes de découpe supplémentaires, ce qui la rend peu efficace.
Panelisation par rainurage en V vs panelisation par rainurage
Le choix entre la panélisation par rainure en V et la panélisation par languettes dépend fortement de la conception de votre circuit imprimé. Le tableau ci-dessous met en évidence leurs 8 différences pour vous aider à faire le bon choix.
| Aspect | Panelisation V-Score | Panelisation par routage des languettes |
| Connexion | Rainures en V | Petites languettes |
| Méthode de séparation | Séparer le long des lignes de rainure | Casser les languettes à la main ou à l’aide d’outils |
| Compatibilité avec la forme des circuits imprimés | PCB rectangulaires ou carrés | PCB de forme irrégulière |
| Qualité des bords | Bords plus rugueux, pouvant nécessiter un léger ponçage | Bords plus lisses, mais de petites irrégularités peuvent subsister |
| Vitesse | Très rapide | Plus lente que le rainurage en V en raison du temps de fraisage supplémentaire |
| Coût | Moins cher | Légèrement plus élevé |
| Composants des bords | Non idéal pour les composants situés près des bords | Fonctionne bien avec les composants situés près des bords |
Meilleures pratiques pour la conception de panneaux de circuits imprimés
Utilisation de rails de palette pour le support des panneaux
Il est important d’utiliser des rails amovibles pour un soutien supplémentaire. Il s’agit de fines bandes de matériau, généralement de 5 à 8 mm de large, ajoutées au bord du panneau PCB. Les rails peuvent être facilement retirés après l’assemblage et les tests, laissant des bords lisses et propres.
Ajout de repères pour un alignement précis
Les repères sont de petits points de référence sur un circuit imprimé qui servent de cibles d’alignement pour les équipements automatisés. Ils peuvent être divisés en repères globaux (sur les bords de la carte pour l’orientation) et repères locaux (à proximité des composants pour la reconnaissance de l’empreinte).
– Le diamètre idéal est compris entre 1 et 3 mm.
– Maintenez un espace d’au moins 3 mm entre les repères et le bord de la carte.
– Placez trois repères globaux sur le bord du circuit imprimé.
– Pour les composants SMT, placez au moins deux repères locaux en diagonale à l’extérieur.
Intégration de trous d’outillage pour une manipulation efficace
Le panneau PCB doit rester immobile pendant le processus de perçage et d’assemblage. Afin de faciliter le poussage du panneau PCB par la machine pour l’alignement, les trous d’outils sont positionnés sur le bord du panneau PCB. Ces trous n’ont pas de taille définie et peuvent être déterminés en fonction des conditions réelles.
Directives de conception des rainures en V
Lors du processus de découpe, les composants doivent maintenir un espace libre de 0,05 pouce avec les rainures en V. Pour les composants plus hauts, tels que les condensateurs à puce en céramique, l’espace libre doit être d’au moins 1/8 pouce.
Les rainures en V peuvent réduire l’intégrité structurelle, provoquant un affaissement des bords avant et arrière pendant le soudage à la vague. Enfin, le panneau PCB peut se déformer ou se coincer dans la machine. Le rainurage peut être utilisé pour renforcer les réseaux de circuits imprimés et éviter ces problèmes.
Optimisation de l’emplacement des languettes de déconnexion
Les composants doivent être placés à au moins 0,125 pouce des languettes. Pour les composants plus hauts, la distance doit être de 0,250 pouce. L’ de la trace de cuivre doit être à 0,125 pouce de la languette afin d’éviter toute interférence avec l’outil de coupe.
Conclusion
La conception de panneau PCB est un processus crucial et complexe qui influe directement sur la réussite et le coût de votre projet. Parmi ces éléments, le choix de la méthode de dépanneage des circuits imprimés est particulièrement important. Fort d’une riche expérience, MOKOPCB peut vous fournir des services professionnels de conception de panneau PCB pour vous aider à réussir. Contactez-nous pour démarrer votre prochain projet de circuits imprimés !
FAQ sur les Panneau PCB
1. Quelles sont les dimensions standard des Panneau PCB ?
Voici les tailles standard courantes des panneau PCB : 18 pouces × 24 pouces, 18 pouces × 12 pouces, 9 pouces × 12 pouces, 9 pouces × 24 pouces.
2. Puis-je personnaliser la taille du Panneau PCB ?
Bien sûr ! Vous pouvez personnaliser la taille du panneau PCB en fonction de la conception de votre circuit imprimé, mais il faut trouver un équilibre entre personnalisation et fabricabilité. C’est exactement là que MOKOPCB peut vous aider.
3. Quand faut-il utiliser des Panneau PCB ?
Les panneau PCB sont utiles dans les situations suivantes :
- Le circuit imprimé est trop petit pour être traité par des équipements automatisés.
- La production de circuits imprimés est importante et les panneau PCBpermettent d’améliorer l’efficacité et de réduire les coûts.
- Les composants sont trop proches du bord et le panneau PCBest équipé de rails de guidage, ce qui rend l’assemblage plus sûr.
4. Quels sont les facteurs à prendre en compte lors du Panneau PCB ?
Les facteurs les plus importants sont les suivants : conception du circuit imprimé, composants, matériaux, etc. Tous ces facteurs ont une incidence sur le choix de la méthode de panneau PCB et limitent les solutions disponibles.
