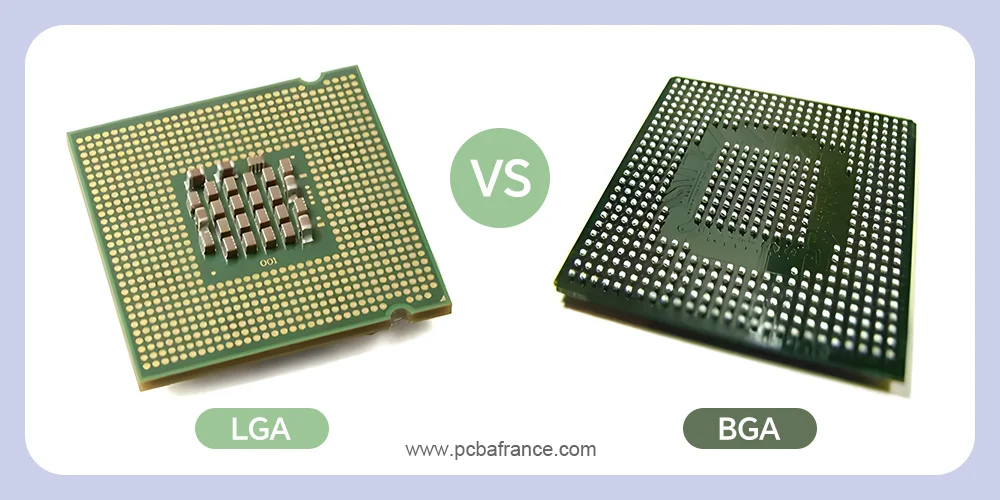

LGA vs BGA sont deux types courants de boîtiers de circuits intégrés, conçus pour résoudre un problème difficile : connecter des circuits intégrés comportant un grand nombre de broches d’entrée/sortie à la carte de circuit imprimé. Le LGA (Land Grid Array) comporte des pastilles plates en forme de grille sur la face inférieure, alignées avec les pastilles du circuit imprimé. Le BGA (Ball Grid Array), quant à lui, utilise des billes de soudure pré-fixées en forme de grille, ce qui nécessite un processus de réf e pour fixer les pastilles.
Les conceptions de puces devenant de plus en plus complexes, il est désormais encore plus important de choisir le boîtier approprié. Ce blog révèle en détail les différences entre le LGA et le BGA, et fournit enfin un guide pratique sur les cas dans lesquels utiliser l’un ou l’autre.
LGA vs BGA : quelles sont les principales différences techniques ?
Avant de choisir entre LGA vs BGA, il est important de connaître leurs différences. Dans cette partie, nous allons vous présenter les 7 principales différences afin de vous aider à bien les comprendre.
Connexions électriques

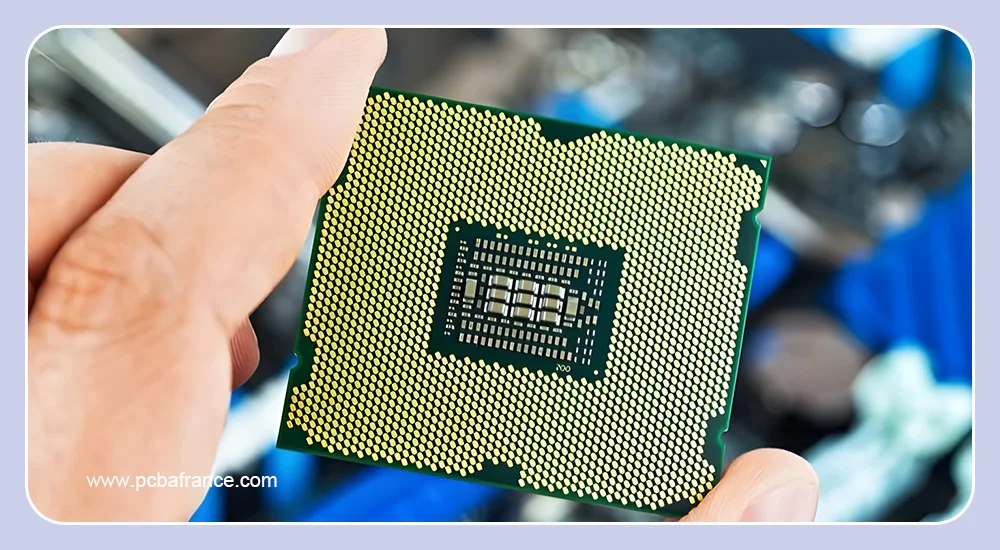

C’est la principale différence entre LGA et BGA : la manière d’établir la connexion électrique. Dans le boîtier LGA, les contacts en forme de grille situés sous le dispositif sont conçus pour correspondre aux pastilles PCB correspondantes, établissant ainsi la connexion entre la carte de circuit imprimé et le composant. Il peut également être connecté au PCB via une prise, ce qui est préférable dans les situations où les composants sont fréquemment remplacés et mis à niveau.

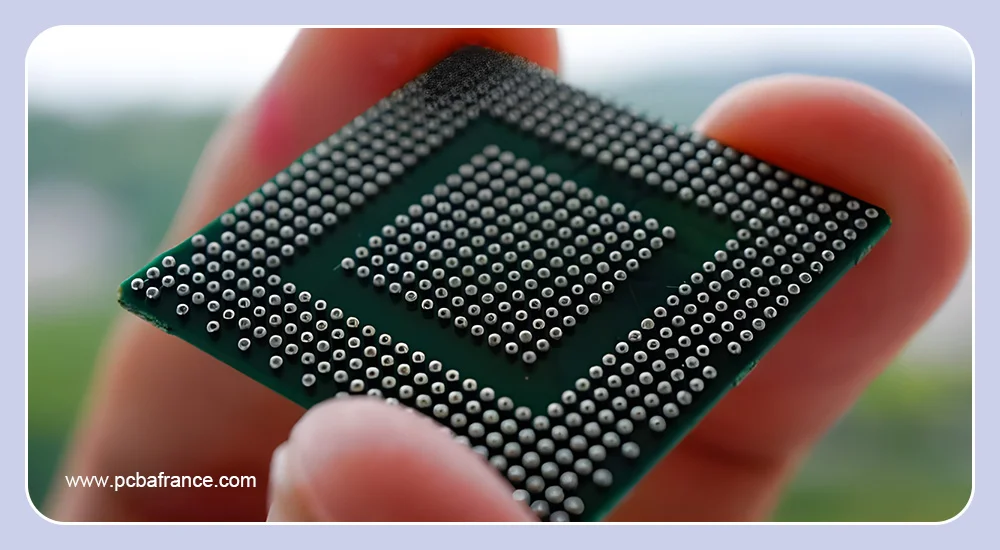

Dans le boîtier BGA, de petites billes de soudure en forme de grille remplacent les broches sur la surface inférieure du dispositif, assurant à la fois le support mécanique et la connexion électrique.
Pas et taille
Le pas correspond à la distance entre chaque contact ou bille de soudure. Le pas des billes de soudure dans les boîtiers BGA est plus petit que celui des pastilles dans les boîtiers LGA. Ainsi, le BGA est idéal pour les dispositifs peu encombrants, permettant d’obtenir une densité de billes ou un nombre de broches élevé dans des conceptions compactes.
Quant au LGA, il prend généralement plus de place en raison de l’architecture de ses pastilles de contact. De plus, la conception du socket nécessite également un espace supplémentaire.
Gestion thermique
Les boîtiers LGA vs BGA diffèrent en termes de gestion thermique. En général, les boîtiers BGA offrent une meilleure dissipation thermique que les boîtiers LGA. En effet, les billes de soudure fournissent un chemin de transmission de la chaleur plus uniforme et plus efficace. Elles gèrent très bien la chaleur, ce qui est essentiel pour les appareils à forte puissance.
Les LGA, qui dissipent la chaleur par le biais de plots de contact métalliques, ont une gestion thermique moins efficace. Cependant, ils peuvent utiliser des dissipateurs thermiques pour dissiper la chaleur, améliorant ainsi le transfert thermique.
Intégrité du signal
Les LGA et les BGA offrent tous deux d’excellentes performances électriques. Grâce à des chemins électriques courts, les BGA peuvent maintenir une faible inductance et une intégrité élevée du signal. Les LAG soudés ont un chemin d’interconnexion plus court, ce qui les rend idéaux pour les systèmes micro-ondes et les appareils RF. Cependant, pour les LGA à socket, la situation peut être différente.
L’inductance parasite peut être introduite en raison d’éventuels espaces d’air et de contacts à ressort. Par conséquent, les LGA à socket ne sont pas très adaptés aux signaux analogiques sensibles ou aux dispositifs à très haute vitesse. Mais ce n’est pas complètement impossible. S’ils sont bien conçus, ils peuvent toujours être utilisés dans des applications numériques jusqu’à GHz.
Méthodes d’installation pour les boîtiers LGA vs BGA
Les boîtiers BGA utilisent généralement le soudage par refusion pour solidifier les composants. Une fois soudé, le dispositif est fixé de manière permanente et ne peut pas être retiré facilement. En revanche, les boîtiers LGA peuvent être soudés ou à socket. Les LGA à socket utilisent un mécanisme de verrouillage pour fixer le composant, ce qui permet une installation rapide et un remplacement facile sans chaleur ni outils spécialisés.
Retouche et inspection
Les broches du boîtier LGA sont visibles et accessibles, ce qui facilite les réparations et les inspections. Si une retouche est nécessaire, il est facile de retirer et de remplacer les composants. Mais la retouche des BAG est un travail difficile. Comme les billes de soudure des Ball Grid Array sont cachées et solidifiées sous le composant, il faut généralement des compétences et des outils professionnels pour les débouler et les rebouler.
Ce processus entraîne des coûts de main-d’œuvre élevés. L’inspection par rayons X est souvent le premier choix pour inspecter les boîtiers Land Grid Array et Ball Grid Array afin de révéler les défauts, notamment les joints de soudure faibles et les pontages.
Applications dans les boîtiers LGA vs BGA
Les boîtiers LGA sont couramment utilisés pour les processeurs et les serveurs où le remplacement et la mise à niveau sont souvent souhaités, tels que les microcontrôleurs, les FPGA et les ASIC. Les boîtiers BGA se trouvent dans les smartphones, les tablettes et les appareils haute performance où l’espace est limité et où la permanence est acceptable.
Boîtiers LGA vs BGA
| Aspects | LGA (Land Grid Array) | BGA (Ball Grid Array) |
| Connexion | Pads de contact plats plaqués or | Billes de soudure |
| Pas | Plus grand | Plus petit |
| Densité de la carte | Modérée (occupe plus d’espace sur la carte) | Élevée (permet des configurations compactes) |
| Facilité de réparation | Facile à retravailler | Difficile à retravailler |
| Capacité de mise à niveau | Facilement remplaçable via une prise | Fixé après soudure |
| Durabilité | Durable et facile à entretenir grâce à la connexion par prise | Très durable mais fixé de manière permanente |
| Méthodes d’installation | Soudure ou prise | Soudage par refusion |
| Défi en matière d’inspection | Faible, les broches sont faciles d’accès | Élevé, nécessite une inspection par rayons X |
| Gestion thermique | Bonne | Excellent |
| Coût | Coût plus élevé des sockets | Coût de fabrication plus élevé |
LGA vs BGA : quels sont les principaux avantages et inconvénients ?
Land Grid Array Principaux avantages
- Plus facile à remplacer ou à mettre à niveau lorsqu’on utilise un LGA à socket, couramment utilisé dans les appareils de télécommunication, les serveurs et les ordinateurs de bureau.
- Les contacts visibles facilitent l’inspection et le test de la qualité de la connexion.
- Coûts de fabrication réduits grâce à un nombre réduit d’étapes de manipulation et à une moindre quantité de matériaux nécessaires.
Principaux inconvénients du Land Grid Array
- Les performances thermiques dépendent de solutions de refroidissement efficaces, telles que des dissipateurs thermiques.
- Densité de carteinférieure en raison des broches qui occupent plus d’espace que les billes de soudure BGA.
- Risque de flexion despetites broches en cas de mauvaise manipulation, entraînant des dommages et des réparations coûteuses.
Ball Grid Array Avantages clés
- Densité élevée des cartes, adaptée aux appareils compacts, tels que les tablettes, les smartphones, etc.
- Excellentes performances thermiques et électriques grâce à des connexions directes et courtes qui minimisent la résistance et améliorent la dissipation thermique.
- Permet de retirer et de remplacer les billes de soudure usées.
Principaux inconvénients du Ball Grid Array
- Installation permanente, difficile à remplacer.
- L’inspection nécessite une imagerie par rayons X en raison des billes de soudure cachées sous le composant.
- Réparation difficile en raison des billes de soudure cachées qui nécessitent des compétences expérimentées et des outils spécialisés.
- Coût de fabrication plus élevé en raison du processus supplémentaire et des matériaux nécessaires pour lier les billes de soudure.
Choisir entre un boîtier LGA et un boîtier BGA
Maintenant que vous connaissez les différences, les avantages et les inconvénients des boîtiers LGA et BGA, savez-vous lequel choisir ? Si ce n’est pas le cas, vous n’êtes pas le seul. Vous devez examiner attentivement de nombreux facteurs (exigences de l’application, performances thermiques, intégrité du signal, etc.) avant de prendre une décision.
Lorsqu’un nombre élevé de broches est requis :
Décision : le boîtier BGA est le choix idéal.
Raison : il prend en charge une densité de connexion plus élevée, ce qui le rend adapté aux composants à nombre élevé de broches.
Lorsqu’un faible nombre de broches est suffisant :
Décision : le LGA est suffisant.
Justification : le boîtier LGA offre un bon support mécanique et facilite l’inspection des connexions.
Lorsqu’une excellente performance thermique est nécessaire :
Décision : Choisissez sans hésiter le BGA.
Raisonnement : le Ball Grid Array permet de dissiper la chaleur plus efficacement que le Land Grid Array grâce à ses billes de soudure.
Lorsque l’intégrité du signal est importante :
Décision : le BGA peut répondre à vos besoins.
Raisonnement : les chemins d’interconnexion courts réduisent la capacité et l’inductance parasites, garantissant une meilleure qualité du signal.
Lorsque la réparabilité et les mises à niveau sont importantes :
Décision : Choisissez le LGA, de préférence le LGA à socket.
Raisonnement : les broches LGA sont visibles et accessibles, ce qui facilite la réparation et le remplacement. Si vous utilisez un LGA à socket, vous pouvez remplacer et mettre à niveau rapidement les composants sans soudure.
Lorsque la stabilité mécanique est essentielle :
Décision : choisissez le LGA.
Raisonnement : les boîtiers LGA offrent de meilleures performances que les boîtiers BGA en termes de chocs, de vibrations ou de contraintes mécaniques.
Lorsque l’espace est un facteur important (conceptions à espace restreint) :
Décision : choisissez un boîtier BGA.
Raisonnement : plus petits que les boîtiers LGA, les boîtiers BGA sont bien adaptés aux conceptions où l’espace sur le circuit imprimé est limité.
Lorsque le coût est un facteur important (projets sensibles au coût) :
Décision : le LGA est moins cher que le BGA.
Raisonnement : coût de fabrication inférieur, adapté aux applications à budget limité.
| Occasion | LGA (Land Grid Array) | BGA (Ball Grid Array) |
| Nombre de broches réduit | ✔ | |
| Nombre élevé de broches | ✔ | |
| Facile à réparer | ✔ | |
| Coût raisonnable | ✔ | |
| Grande stabilité mécanique | ✔ | |
| Haute performance thermique | ✔ | |
| Intégrité élevée du signal | ✔ | |
| Espace restreint | ✔ |
Conclusion
Quand on compare les boîtiers LGA vs BGA, il est difficile de dire lequel est le meilleur. Le choix dépend entièrement des besoins spécifiques de votre appareil. Les boîtiers BGA conviennent aux conceptions compactes à haute densité et haute performance, tandis que les boîtiers LGA sont idéaux pour les applications nécessitant des réparations, des mises à niveau ou des remplacements rapides. Lorsque vous devez choisir entre les boîtiers LGA vs BGA, de nombreux facteurs doivent être pris en compte, tels que la gestion thermique, l’intégrité du signal, le coût, l’espace, la réparabilité, etc.
Le choix final résulte de la prise en compte de tous ces facteurs. Si vous hésitez encore, MOKOPCB est là pour vous aider et vous guider dans le choix d’un boîtier qui répond à vos objectifs en termes de performances et de coût. Contactez-nous dès aujourd’hui pour bénéficier de l’aide de nos experts.
