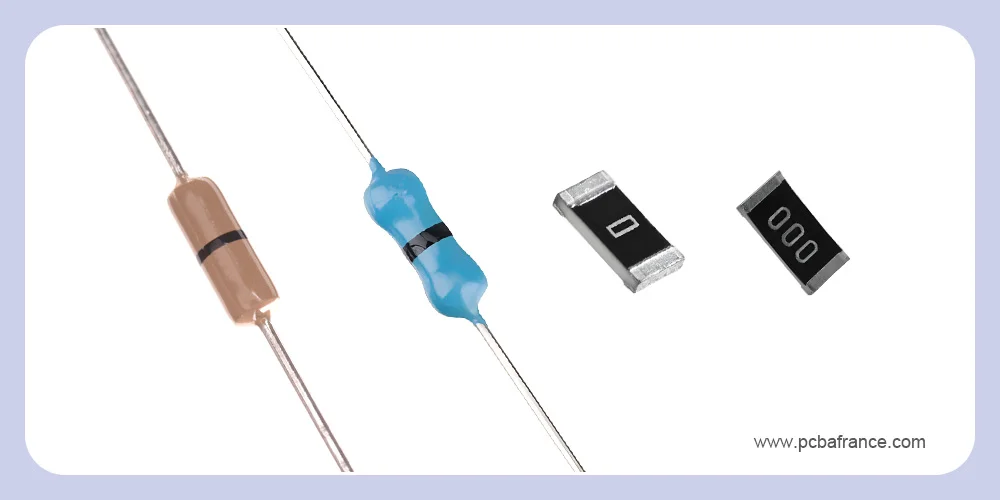

Vous remarquerez un phénomène intéressant : une résistance de 0 ohm n’a pas réellement une résistance nulle, comme son nom le suggère. En fait, il s’agit d’une résistance dont la valeur est approximativement égale à zéro ohm, donc presque négligeable. Il existe deux types de résistances zéro ohm : les résistances 0 Ω à montage en surface (SMT) (utilisant un ou plusieurs zéros pour représenter la résistance) et les résistances 0 Ω à trou traversant (marquées d’un symbole noir).
Bien que la résistance de 0 ohm ressemble aux résistances standard, sa fonction est très différente. Elle peut résoudre divers problèmes de circuit et d’agencement à un coût extrêmement faible et avec une complexité minimale, offrant ainsi toute une gamme d’utilisations efficaces.
Pourquoi utiliser une résistance de 0 ohm ?
Une résistance zéro ohm peut être remplacée par d’autres alternatives, telles qu’un cavalier, un commutateur unipolaire à double voie (SPDT), etc. Ces alternatives augmentent le coût, introduisent une complexité sans précédent ou nécessitent davantage de travail de débogage. En revanche, une résistance zéro ohm, avec sa simplicité et son efficacité, est devenue une solution importante pour améliorer la flexibilité, la fabricabilité et la rentabilité des circuits.
Grâce à sa petite taille, elle réduit l’espace occupé jusqu’à 30 %, ce qui la rend idéale pour les conceptions de circuits à haute densité et à espace restreint. Les résistances zéro ohm permettent également aux concepteurs de modifier les agencements sans avoir à les redessiner. De plus, leur prix n’est que de 0,002 à 0,01 dollar pièce, ce qui est nettement inférieur à celui des autres options alternatives. Les résistances 0 ohm prennent en charge les processus d’assemblage automatisés, ce qui les rend parfaites pour la production à grand volume, améliorant ainsi l’efficacité globale de la fabrication.
Les 11 principales utilisations des résistances 0 Ω
Après avoir compris l’importance d’une résistance de 0 ohm, plongeons-nous dans les 11 principales utilisations de celles-ci afin d’en acquérir une compréhension complète.
1. Pontage pour permettre un routage monocouche
Les circuits imprimés monocouches sont peu coûteux, mais éviter le chevauchement des pistes est une tâche difficile, en particulier lorsque le nombre de composants sur la carte est important. Une résistance de 0 ohm peut résoudre ce problème de manière efficace. Elle agit comme un pont physique entre les points du circuit, permettant le routage des signaux sur les pistes existantes sans ajouter de couches supplémentaires au circuit imprimé. Cela constitue une méthode peu coûteuse pour mettre en œuvre des connexions critiques lorsque l’espace de routage est limité.
2. Remplacement des cavaliers pour la production automatisée
Les résistances zéro ohm peuvent remplacer les cavaliers pour simplifier le routage, ce qui permet d’obtenir une disposition organisée. En outre, elles peuvent remplacer les fils inter-cartes afin de minimiser les risques d’EMI et d’intégrité du signal. Les cavaliers peuvent être utilisés si vous effectuez un placement et un soudage manuels. Ce n’est pas un gros problème.
Cependant, dans la production de masse, on utilise généralement des machines de placement, qui peuvent traiter près de 100 000 composants SMT par heure. Par rapport à l’assemblage manuel, qui coûte entre 50 et 100 dollars de l’heure et prend environ 30 secondes par composant, les machines de placement offrent un avantage considérable en termes de coût.
3. Servir de fusible pour éviter les surintensités
Par rapport aux traces, les résistances zéro ohm ont une capacité de transport de courant relativement plus faible. En cas de surintensité, une résistance de 0 ohm fondra en premier, servant de fusible à faible coût pour éviter des accidents plus graves.
4. Protection contre la rétro-ingénierie
L’ajout de plusieurs résistances zéro ohm peut considérablement dérouter ceux qui souhaitent procéder à une rétro-ingénierie. Une fois que les ingénieurs ont dessiné le schéma, ils doivent identifier les différents composants et leurs fonctions. Les résistances 0 ohm, en particulier celles qui ont des couleurs et des boîtiers différents et qui ne portent aucune indication de résistance, peuvent compliquer cette étape. Cela rendra fou quiconque tentera de copier votre circuit imprimé.
5. Options de configuration dans les produits multi-versions
Dans les produits électroniques à versions multiples, la même conception de circuit imprimé est généralement utilisée. Cependant, leur fonction diffère d’une version à l’autre en fonction des composants utilisés. Par exemple, les tablettes WiFi uniquement et les versions WiFi+3G utilisent généralement la même conception, mais la version WiFi uniquement ne comporte pas de module 3G soudé. Dans ce cas, un circuit spécifique peut être complètement isolé en installant ou non une résistance de 0 ohm, ce qui empêche les interférences de signal provenant du circuit non assemblé.
Les résistances de zéro ohm sont moins coûteuses et plus compactes que les commutateurs DIP et les cavaliers. Ces options de configuration ne peuvent pas être modifiées par les utilisateurs finaux, mais elles permettent d’activer ou de désactiver des fonctionnalités spécifiques pour différentes versions de produits lors de l’assemblage ou du test des circuits imprimés.
6. Mise à la terre en un seul point pour les circuits imprimés à signaux mixtes
Dans les circuits à signaux mixtes (contenant à la fois des circuits analogiques et numériques), la masse analogique (AGND) et la masse numérique (DGND) doivent généralement être séparées. Une résistance zéro ohm agit comme un point de connexion contrôlable, reliant AGND et DGND pour former une mise à la terre à point unique.
7. Activation ou désactivation des options de circuit
Lorsque vous placez stratégiquement des résistances de 0 ohm dans la disposition du circuit imprimé, elles peuvent être utilisées pour activer ou désactiver les circuits de manière flexible. Le circuit ne fonctionnera pas correctement si la résistance de 0 ohm n’est pas soudée. Une fois soudée, le courant peut circuler normalement et le circuit fonctionne.
Par exemple, une broche de puce peut avoir deux fonctions : piloter un buzzer ou une LED. Cependant, ces deux tâches ne peuvent pas être effectuées simultanément. Les ingénieurs peuvent installer de manière sélective une résistance zéro ohm dans le circuit du buzzer ou dans celui de la LED. Il est ainsi facile de configurer la fonction activée sur le même circuit imprimé sans modifier la conception globale.
8. Espace réservé pour les composants pour des ajustements flexibles
Une résistance de 0 ohm peut souvent être utilisée comme espace réservé, ce qui permet aux concepteurs d’ajouter ou de supprimer facilement des composants selon les besoins ultérieurs. Cette flexibilité est cruciale lors du prototypage et des tests, si des ajustements sont nécessaires. Les ajustements peuvent être effectués sans modifier la disposition du circuit imprimé.
9. Isolation pour les tests et le débogage
N’oubliez pas un principe essentiel : veillez à ce que la portée des modifications ou des interventions soit limitée à la plus petite zone pratique possible. Lorsque vous devez tester et déboguer une nouvelle conception, la tâche est difficile. Vous ne connaissez pas les fonctionnalités de nombreux composants installés. Vous ne voulez certainement pas que le circuit 2 interfère avec le débogage du circuit 1. Dans ce cas, vous pouvez utiliser une résistance de 0 ohm pour l’isolation.
10. Agir comme des composants inductifs ou capacitifs
Dans les signaux à haute fréquence, une résistance de 0 ohm peut servir de condensateur ou d’inductance pour aider à résoudre les problèmes de EMC. Elle est utile pour ces problèmes entre l’alimentation et la broche du circuit intégré ou entre la masse et la masse.
11. Fournir un point de mesure du courant
Si vous souhaitez mesurer la consommation électrique de l’ensemble du circuit ou d’une simple puce, vous pouvez connecter une résistance de 0 ohm en série avec l’alimentation électrique. Une fois la carte prototype terminée, vous pouvez retirer la résistance pour mesurer les deux points à l’aide d’un multimètre. Cela permet de mesurer le flux de courant réel de la puce ou de l’ensemble du circuit. De cette façon, vous n’avez pas besoin de couper les pistes sur la carte, il suffit de dessouder la résistance, puis de la ressouder après la mesure.
Conclusion
La résistance de 0 ohm joue un rôle crucial dans la conception moderne des circuits imprimés. Les onze exemples d’application énumérés ci-dessus montrent comment les résistances de 0 ohm peuvent simplifier la conception de circuits complexes. En les utilisant habilement, les concepteurs de circuits imprimés peuvent résoudre les problèmes de disposition, de test et de configuration sans avoir à redessiner le circuit. La collaboration avec un MOKOPCB expérimenté garantit la mise en œuvre efficace de ces conceptions.
FAQ sur les résistances zéro ohm
1. Le 0 ohm est-il possible ?
C’est tout à fait impossible. On peut dire qu’il n’existe aucune résistance avec une résistance nulle. Une résistance de 0 ohm est marquée comme telle parce que sa résistance est si faible qu’elle peut être pratiquement ignorée.
2. Quelle est la valeur d’une résistance zéro ohm ?
Selon la classe de précision, la valeur de résistance d’une résistance zéro ohm varie, mais elle est généralement inférieure ou égale à 50 mΩ.
3. Quel est le code couleur d’une résistance de 0 ohm ?
Le code couleur d’une résistance à trou traversant de 0 Ω est une bande noire unique, marquant 0 Ω.
4. 0 ohm signifie-t-il une absence de continuité ?
Non, c’est une continuité. Lorsque la résistance est de 0 ohm, cela signifie que le courant peut circuler librement. Le circuit est continu. À l’inverse, si le résultat de la mesure indique l’infini, cela signifie que le circuit est rompu et que le courant ne peut pas circuler. Il n’y a pas de continuité.
5. Quelle est la différence entre un fil et une résistance de 0 ohm ?
Comme nous l’avons vu, les résistances de 0 Ω ont de nombreuses utilisations et, dans certains cas, elles peuvent remplacer les fils pour améliorer l’efficacité de la production automatisée.
